學人整抽油箱

考慮到之後經常要喺屋企噴油, 天拿水同d油嘅微粒周圍飛, 長久落去都唔係辦法, 見到坊間有d都幾"骨子"嘅抽油箱, 但覺得個design唔多岩自己洗, 價錢又唔平...... 於是乎係到爬下文, 學咗Leo, 奪命書生&xoxo2000三位前輩嘅設計, 就立即動身造一個~~~

[ 本帖最後由 junior 於 2008-7-22 06:25 PM 編輯 ]

附件

2008-7-22 04:59 PM

Resize of 1.JPG (38.96 KB)

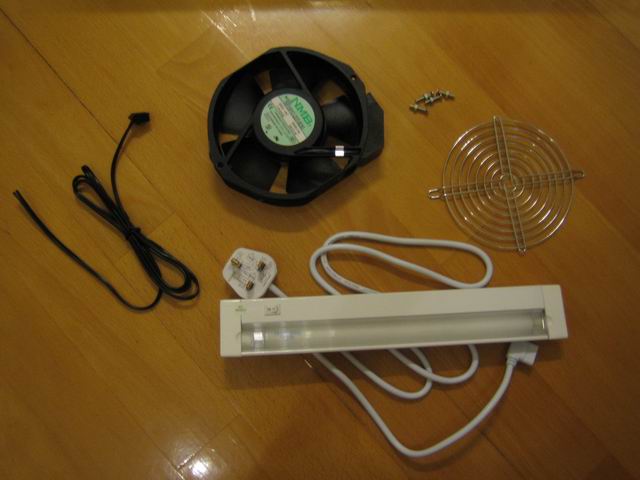

出鴨記買咗d材料~ 抽氣扇(6吋, AC 220V ), 電線, 安全罩, 光管(T5).

2008-7-22 04:59 PM

Resize of 2.JPG (21.2 KB)

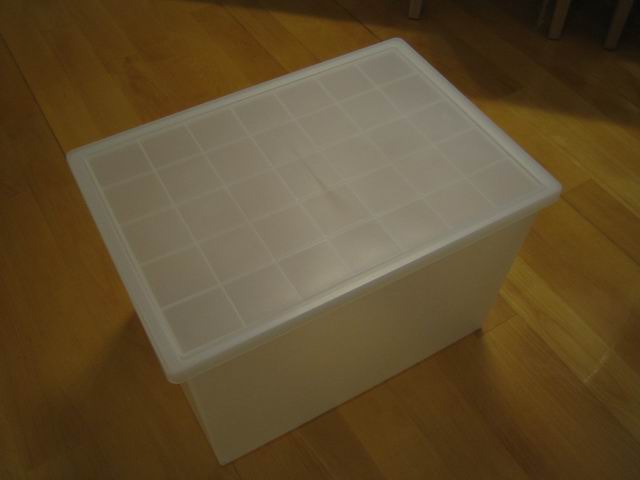

"毛印"儲物大膠箱~

2008-7-22 04:59 PM

Resize of 3.JPG (18.32 KB)

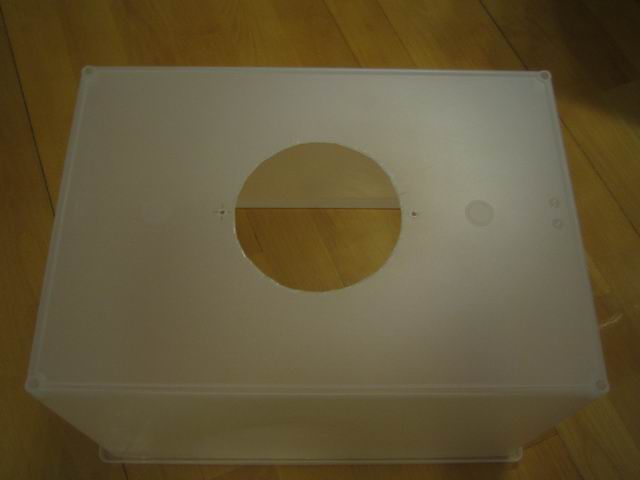

在箱底度位, 開一個直徑比扇葉大小小嘅大窿, 同兩個細鏍絲窿~

2008-7-22 04:59 PM

Resize of 4.JPG (29.45 KB)

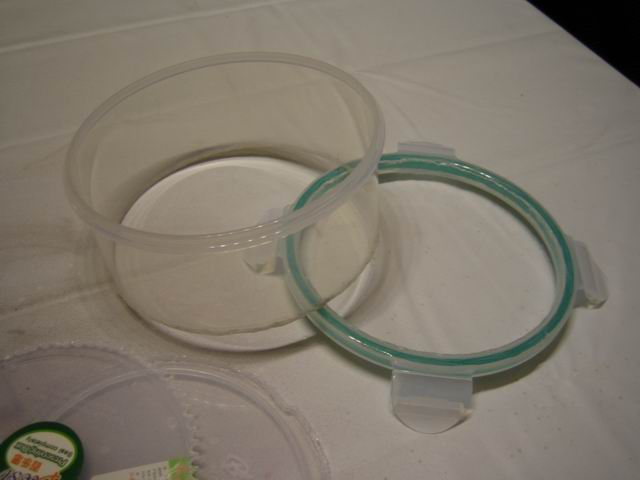

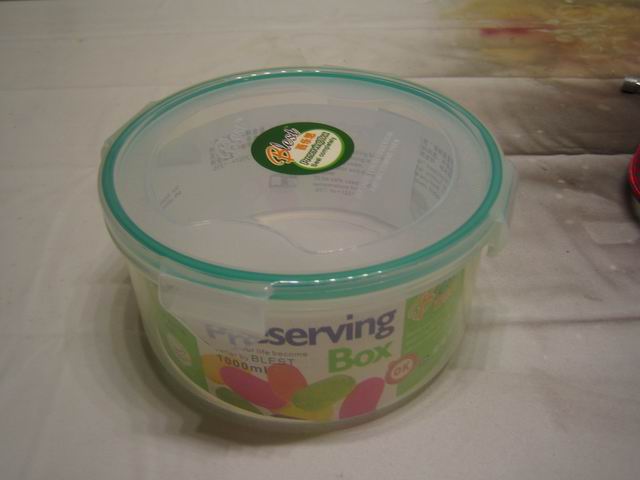

6吋食物盒~

2008-7-22 04:59 PM

Resize of 5.JPG (26.53 KB)

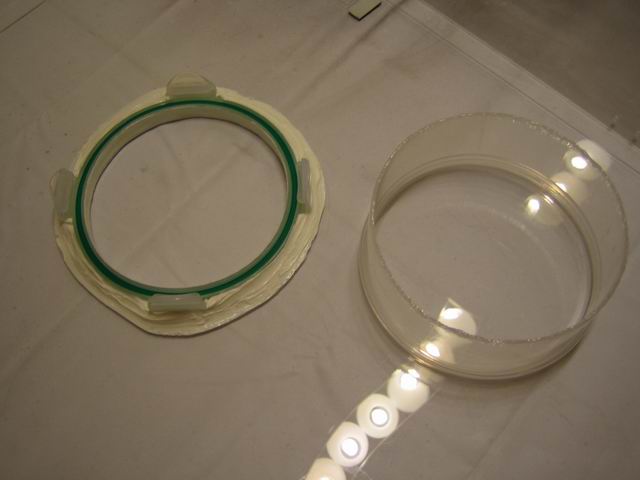

將蓋同筒底都開窿~

Eric仔

上尉

模型要砌至好買

UID 30657
精華 0
積分 6
帖子 1289
成品數目 6 件
閱讀權限 10
註冊 2008-6-12
狀態離線

#2

發表於 2008-7-22 05:13 PM 資料短消息加為好友

比個意見你
唔好用6吋抽油煙喉，太大啦
可以改動既去到5吋甚至4吋

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#3

只看樓主

發表於 2008-7-22 05:14 PM 資料短消息加為好友

..........

附件

2008-7-22 05:14 PM

Resize of 6.JPG (30.59 KB)

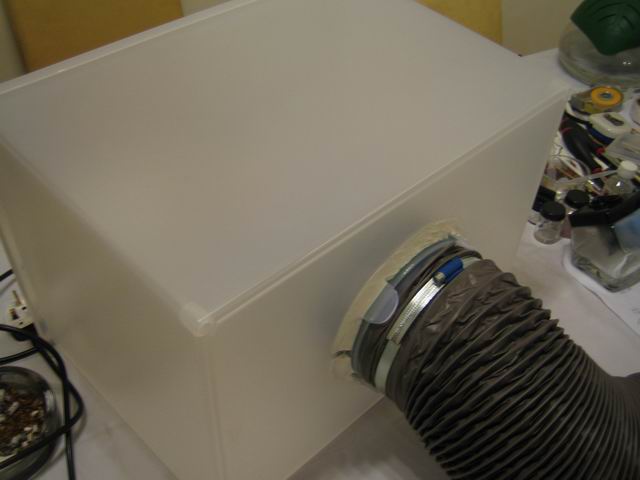

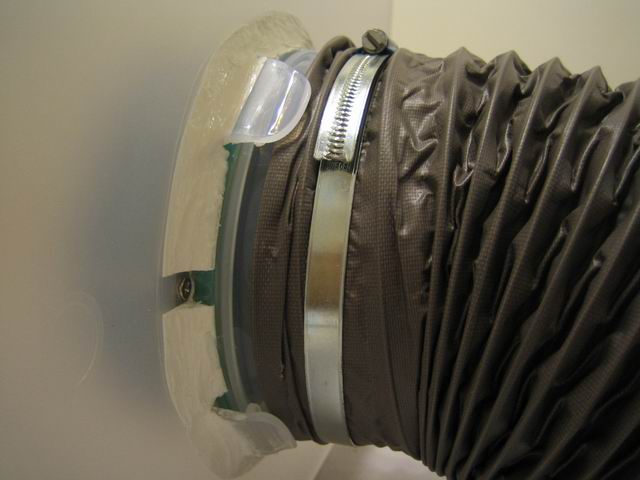

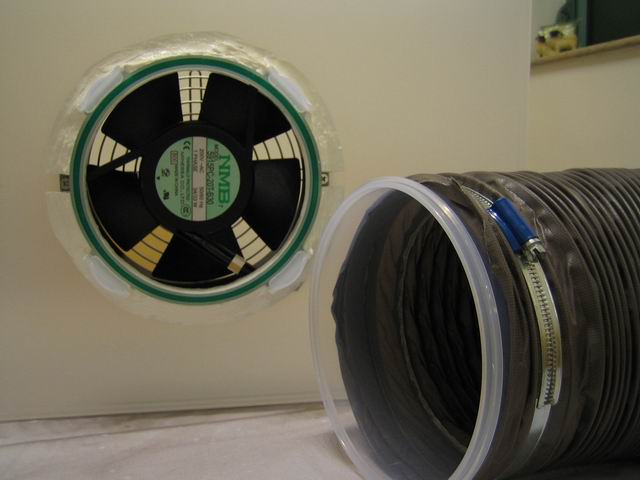

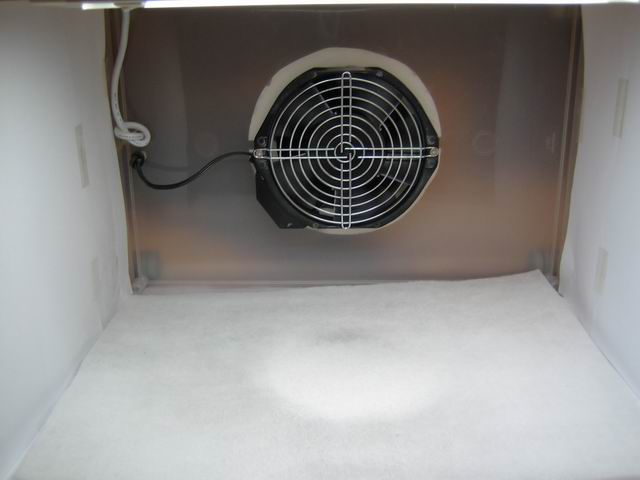

用玻璃膠將膠蓋固定喺箱底, 跟住裝上抽氣扇及安全罩, 之後用喉碼將風琴喉(6吋)同膠筒索緊~

2008-7-22 05:14 PM

Resize of 7.JPG (38.85 KB)
即係咁~~~

2008-7-22 05:14 PM

Resize of 8.JPG (30.2 KB)

2008-7-22 05:14 PM

Resize of 9.JPG (39.29 KB)

2008-7-22 05:14 PM

Resize of 10.JPG (30.58 KB)
裝光管~ ("生M"呢隻魔術貼好勁, 用少少就夠~)

wingary

曹長

UID 23240
精華 0
積分 3
帖子 472
成品數目 3 件
閱讀權限 10
註冊 2007-11-12
狀態離線

#4

發表於 2008-7-22 05:18 PM 資料短消息加為好友

回復 #3 junior 的帖子

賣材料總共幾錢？

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#5

只看樓主

發表於 2008-7-22 05:19 PM 資料短消息加為好友

..........

附件

2008-7-22 05:19 PM

Resize of 11.JPG (23.14 KB)

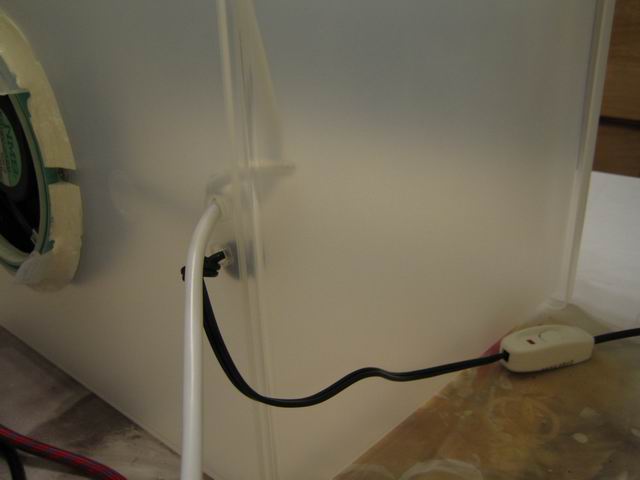

用"辣雞"開窿後駁電線, 裝上開關制&插蘇頭~

2008-7-22 05:19 PM

Resize of 12.JPG (33.07 KB)

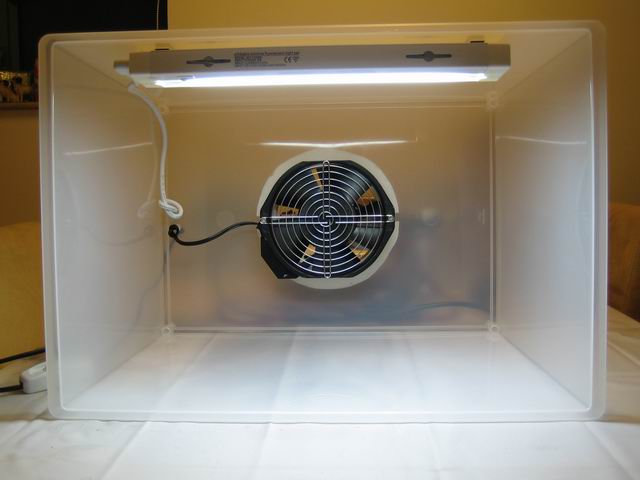

好心急~~~

2008-7-22 05:19 PM

Resize of 13.JPG (37.8 KB)

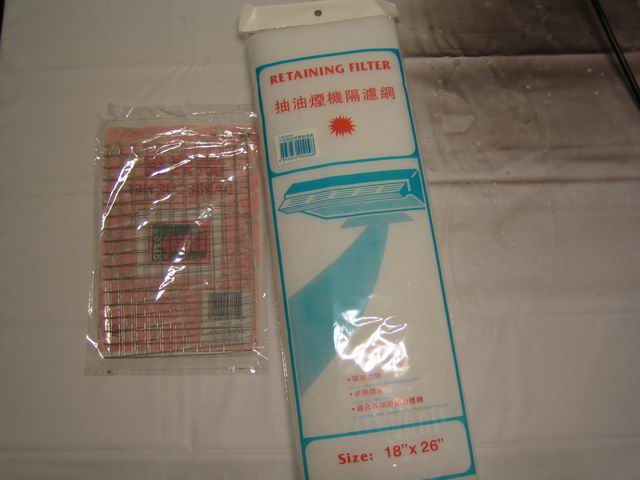

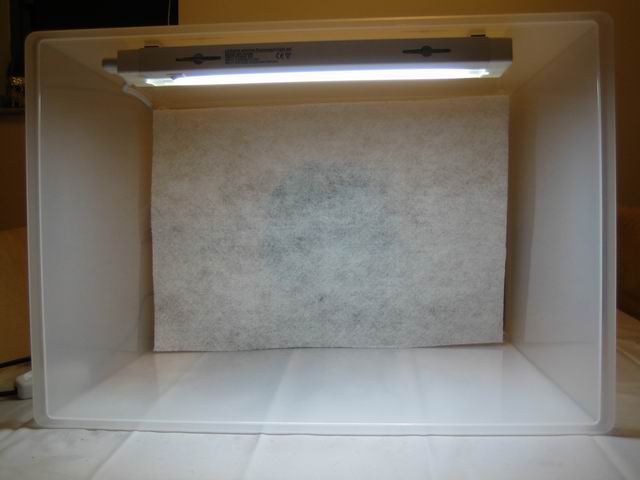

BBQ鐵網&抽油煙機過濾綿

2008-7-22 05:19 PM

Resize of 14.JPG (31.01 KB)

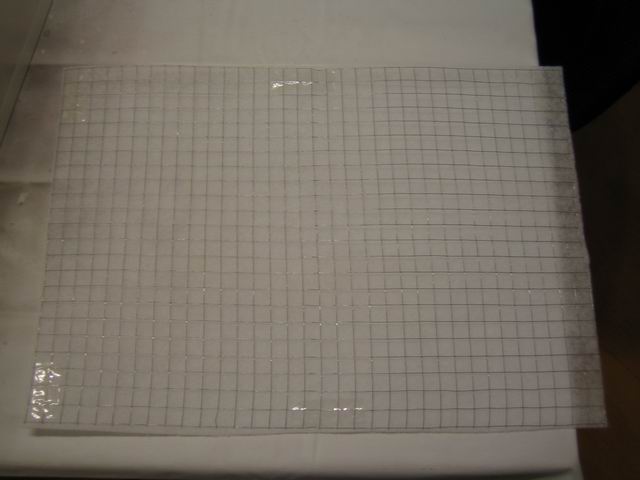

將過濾綿裁足鐵網size, 再用膠紙固定~

2008-7-22 05:19 PM

Resize of 15.JPG (31.1 KB)
變成隔油filter~

amuroray

上尉

UID 26864
精華 0
積分 0
帖子 1501
成品數目 0 件
閱讀權限 0
註冊 2008-3-8
狀態離線

#6

發表於 2008-7-22 05:22 PM 資料短消息加為好友

*** 作者被禁止或刪除內容自動屏蔽 ***

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#7

只看樓主

發表於 2008-7-22 05:26 PM 資料短消息加為好友

..........

附件

2008-7-22 05:26 PM

Resize of 17.JPG (28.69 KB)

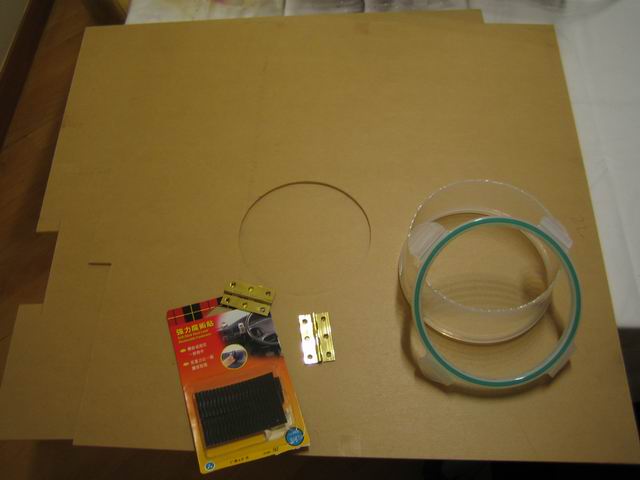

度好窗框及需要size, 去膠板舖裁2塊膠板(3mm), 跟手買多個食物盒~

2008-7-22 05:26 PM

Resize of 18.JPG (27.16 KB)
又係呢招~

2008-7-22 05:26 PM

Resize of 19.JPG (30.49 KB)

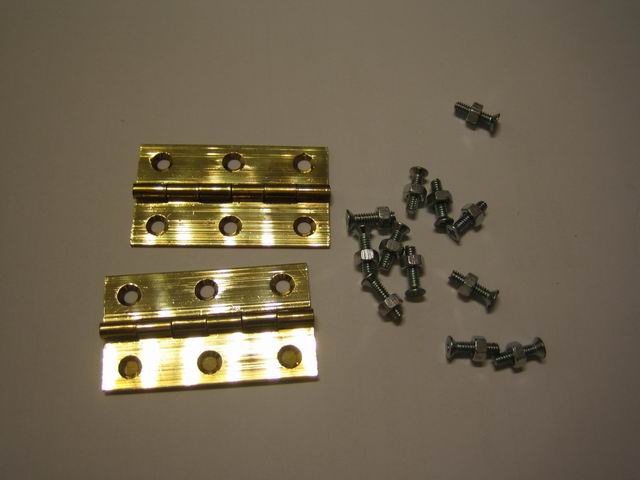

去五金舖買2個金屬鉸同埋絲帽鏍絲~

2008-7-22 05:26 PM

Resize of 20.JPG (24.28 KB)

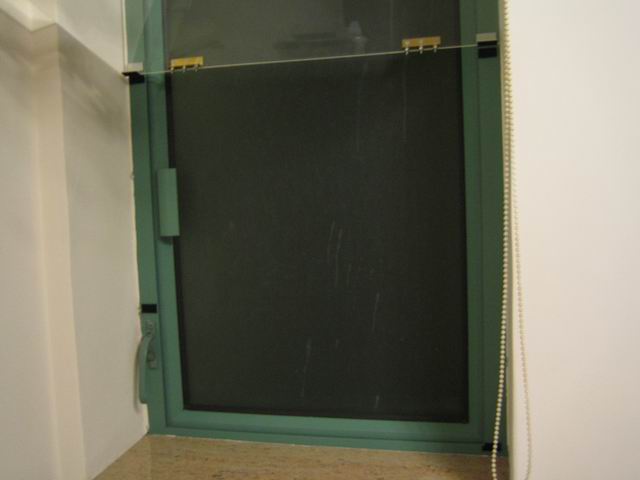

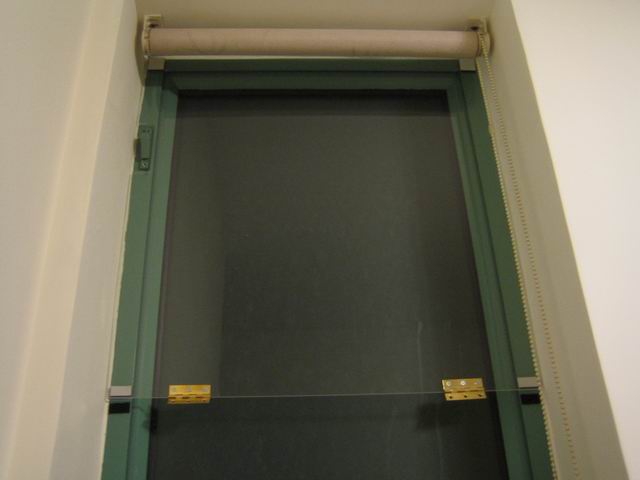

度好位, 在上下層膠片裝上金屬鉸及加魔術貼, 之後先將上層部份固定在窗框上~

2008-7-22 05:26 PM

Resize of 21.JPG (25.65 KB)

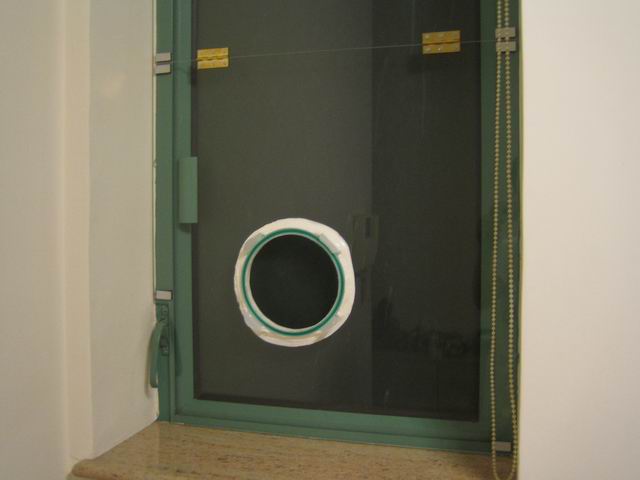

裝埋下層~

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#8

只看樓主

發表於 2008-7-22 05:31 PM 資料短消息加為好友

..........

附件

2008-7-22 05:31 PM

Resize of 22.JPG (37.86 KB)

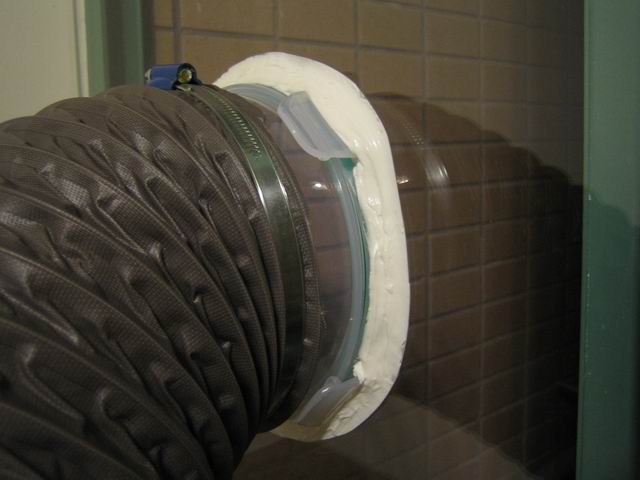

再用喉碼將膠筒索緊在喉尾, 裝上~

2008-7-22 05:31 PM

Resize of 23.JPG (18.58 KB)

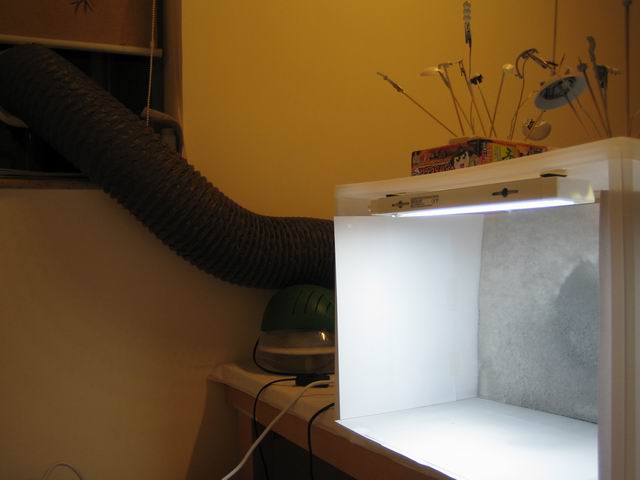

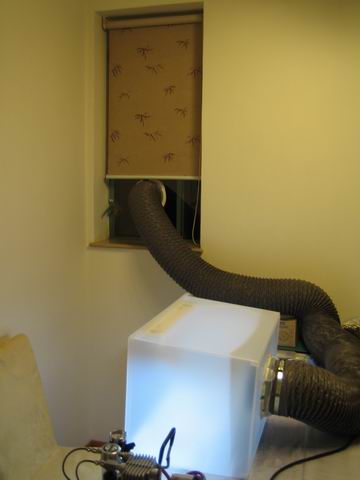

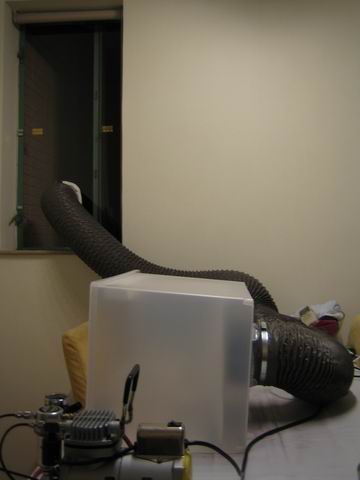

攪掂~

2008-7-22 05:31 PM

Resize of 24.JPG (19.12 KB)
就係想咁~~~

2008-7-22 05:31 PM

Resize of 25.JPG (23.39 KB)
不用時可拆喉, 打開下層關窗~

2008-7-22 05:31 PM

Resize of 26.JPG (14.2 KB)
咁就神不知, 鬼不覺~~~

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#9

只看樓主

發表於 2008-7-22 05:41 PM 資料短消息加為好友

..........

[ 本帖最後由 junior 於 2008-7-23 01:51 AM 編輯 ]

附件

2008-7-22 05:41 PM

Resize of 27.JPG (20.3 KB)

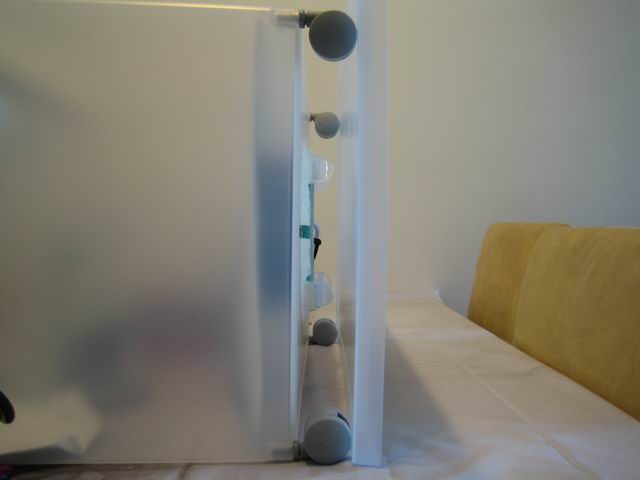

開頭重諗緊用乜嚟升高個箱底, 之後都係用返"毛印"轆算數, 快而正, 不過就即時影響外觀.. .

2008-7-22 05:41 PM

Resize of 28.JPG (38.96 KB)

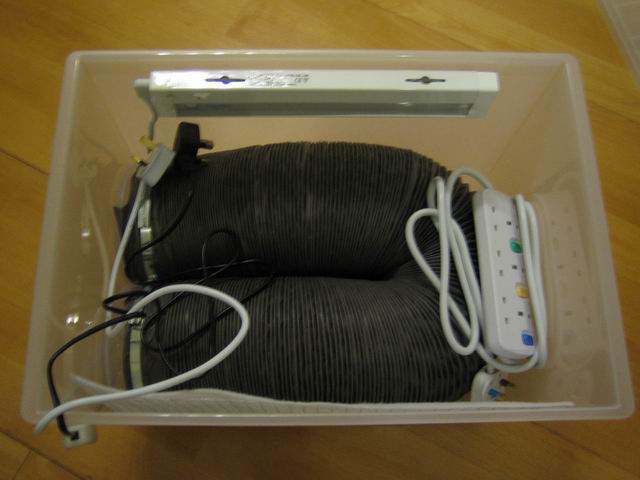

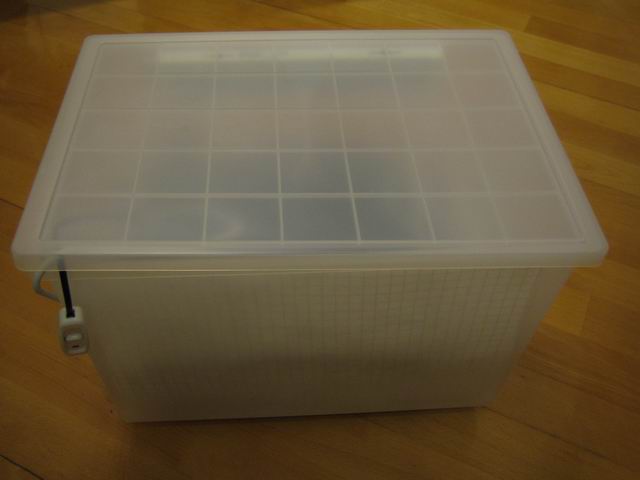

用完就乜都丟返晒入箱, 之後便可收起~ (遲d 會cut好條喉長度, 咁就連個泵都可以放埋入去~)

2008-7-22 05:41 PM

Resize of 29.JPG (22.15 KB)

zx10kimo

上等兵

UID 25738
精華 0
積分 8
帖子 289
成品數目 8 件
閱讀權限 10
註冊 2008-2-3
來自台灣
狀態離線

#10

發表於 2008-7-22 05:51 PM 資料短消息加為好友

利害喔
良好的抽風設備是必要的
雖然我沒有

HG 1/100 GUNDAM ASTRAEA TYPE-F
MG 1/100 GUNDAM RX-78-2 VER 1.0
HG 1/144 GUNDAM ASTRAEA TYPE-F
HG 1/100 GUNDAM H-ARMS CUSTOM

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#11

只看樓主

發表於 2008-7-22 05:55 PM 資料短消息加為好友

其實自製抽油箱最好嘅地方, 就係每一部份都可以隨便作更換或修改, 自己落手造又可迎合到自己真正需要而又有滿足感, 多得今日互聯網嘅發達, 而令我知道有呢d嘢.
幾年以嚟, 因為外面又污糟又細, 我都唔敢用呢隻所謂俾人晾衫嘅側窗, 而窗簾只是用嚟遮醜, 所以每當同人傾起, 我都會話唔知發展商呢個design係敷衍定白痴...... 但而家十分內疚, 因為終於都清楚知道呢個位原來係俾我噴油用~~~

[ 本帖最後由 junior 於 2008-7-22 06:24 PM 編輯 ]

附件

2008-7-22 05:55 PM

Resize of 30.JPG (28.93 KB)
尋晚試用噴罐噴灰都得, 用噴筆都冇問題~

2008-7-22 05:55 PM

Resize of 31.JPG (30.23 KB)

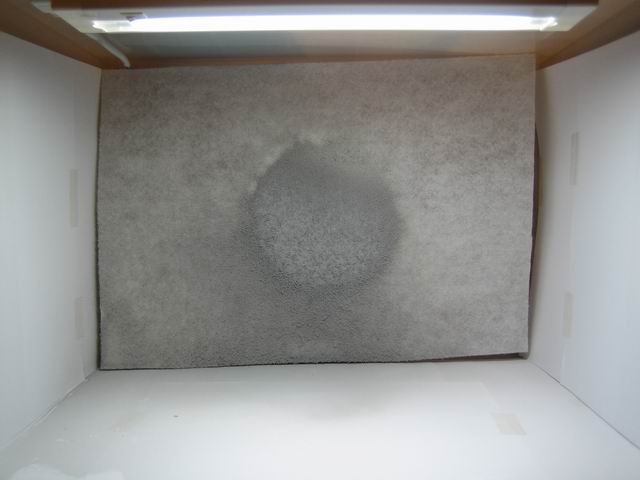

之後用吸塵機吸下塊filter, 就可以干淨返好多~

2008-7-22 05:55 PM

Resize of 32.JPG (30.44 KB)

2008-7-22 06:24 PM

Resize of 9.jpg (45.47 KB)

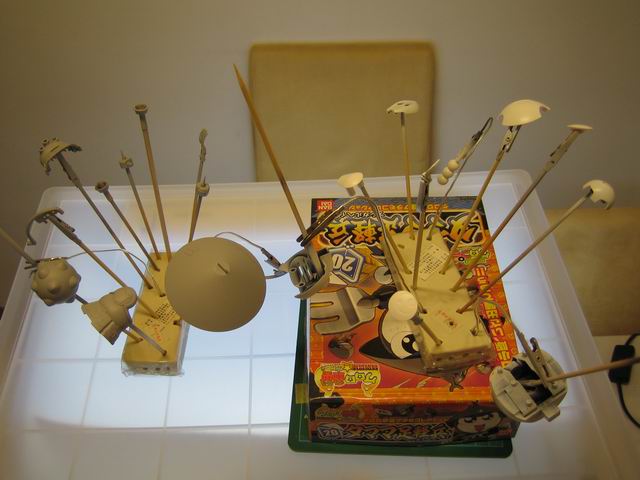

噴咗套Tamama~

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#12

只看樓主

發表於 2008-7-22 06:41 PM 資料短消息加為好友

回復 #2 fansreal 的帖子

其實之前都有諗過, 但因為條喉需要長少少, 所似唔敢用4"or5"扇......

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#13

發表於 2008-7-22 06:43 PM 資料短消息加為好友

好欣賞係window整既果件野, 拆得裝得, 方便

junior

少尉

UID 27649
精華 2
積分 10
帖子 596
成品數目 10 件
閱讀權限 10
註冊 2008-3-27
狀態離線

#14

只看樓主

發表於 2008-7-22 07:03 PM 資料短消息加為好友

埋單:
========================================================
材料 (淨箱)
抽氣扇 + 安全罩                   鴨記                   $ 140
電線 + 開關制                         鴨記                      $ 24
光管                                        鴨記                      $ 90
膠箱                                        毛印                   $ 100
膠轆                                        毛印                      $ 30
食物盒                                  雜貨舖                      $ 12
BBQ網 + 過濾綿                      實係                      $ 14
風琴喉(10尺) + 喉碼          新填地                   $ 160    (Total: $ 570)

材料 (窗花位置)
膠板                                     膠板舖                   $ 136
金屬鉸 + 鏍絲                      五金舖                      $ 20
食物盒                                  雜貨舖                      $ 12
喉碼                                     新填地                      $ 10    (Total: $ 178)

工具
玻璃膠                                  o架仔城                      $ 28
魔術貼                                        實係                      $ 17
辣雞                                           鴨記                   $ 27    (Total: $ 72)
------------------------------------------------------------------------------------
Overall:                                                                   $ 820
========================================================

其實可以平d, 但係自己"屙gor"乜都要"四正", 冇計~~~
