加led燈的問題~~

想在模型上加led燈
想問下可以令到led在不同的時間上開同關???
example:上5粒led燈  燈A 燈B 燈C 燈D 燈E
燈A 開
燈B 開  燈A 關
燈C 開  燈B 關
燈D 開  燈C 關
燈E 開  燈D 關
燈A 開  燈E 關
之後這樣重複下去~~
如果可以的~~又如何做出來????

平民

Rank: 1

UID 47883
精華 0
積分 0
帖子 10
成品數目 0 件
閱讀權限 10
註冊 2012-2-26
狀態離線

發表於 2012-3-5 08:41 PM 資料短消息加為好友

Yahoo!

那可需要集成电路的帮助了

blog：http://blog.yahoo.com/_B6PGOTDEFXKB7V5SRDOZSTGCDQ/articles/page/1

少佐

Rank: 4

UID 20670
精華 0
積分 1
帖子 7092
成品數目 1 件
閱讀權限 10
註冊 2007-8-31
狀態離線

發表於 2012-3-5 09:28 PM 資料短消息加為好友

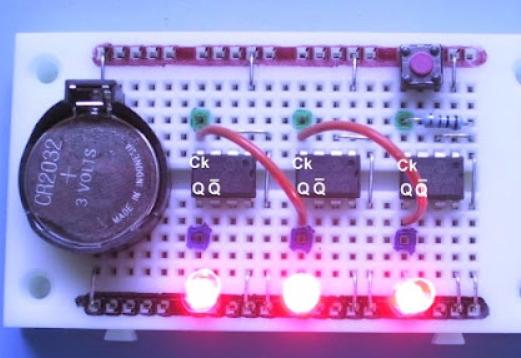

flip-flop

http://www.ee.usyd.edu.au/tutori ... art2/counter02.html

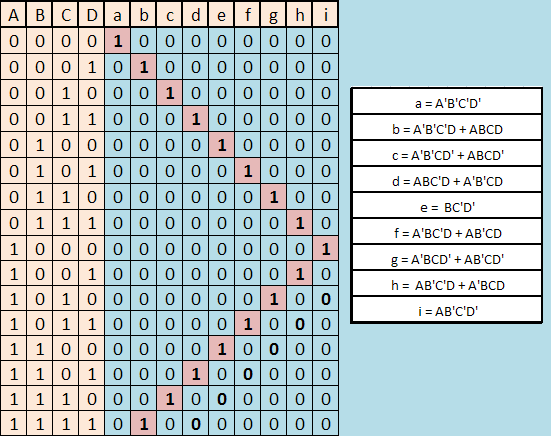

a b c d e
0 0 0 0 0
1 0 0 0 0
0 1 0 0 0
0 0 1 0 0
0 0 0 1 0
0 0 0 0 1
0 0 0 0 0
0 0 0 0 0

google
閃爍電路

truth table
http://www.dutchforce.com/~eforu ... 54&#entry252354

[ 本帖最後由 alexlee2 於 2012-3-6 05:47 PM 編輯 ]

查看積分策略說明

附件

2012-3-5 09:28 PM


2012-3-5 09:29 PM


2012-3-5 09:51 PM


[size=5]識字識上網自己搵啦!
成日問[/size]

少校

Rank: 3

Rank: 3

UID 14153
精華 0
積分 3
帖子 2146
成品數目 3 件
閱讀權限 0
註冊 2006-9-17
狀態離線

發表於 2012-3-6 05:03 PM 資料短消息加為好友

*** 作者被禁止或刪除內容自動屏蔽 ***

少佐

Rank: 4

UID 20670
精華 0
積分 1
帖子 7092
成品數目 1 件
閱讀權限 10
註冊 2007-8-31
狀態離線

發表於 2012-3-6 05:51 PM 資料短消息加為好友

回復 #4 firesun 的帖子

你回復廢話呢

CD4017组成的流水彩灯电路
http://www.dz3w.com/sch/4017/851.html

http://www.tudou.com/programs/view/afGfJv9mV-g/

http://www.tudou.com/programs/view/B02gffNGjAI/?fr=rec1

[ 本帖最後由 alexlee2 於 2012-3-6 05:54 PM 編輯 ]

[size=5]識字識上網自己搵啦!
成日問[/size]
