我打算把這部高達全身包括頭,雙手,身體,雙腳裝上led燈~
我想用變壓器(火牛)令led燈亮起來~因為電池太大裝不到了~
問題來了~
我想問如何好好地接駁電線~?
因為有些地方有關節位不易安裝~
又不想高達後面的電線亂七八糟~
希望各位前輩有更好的方案可提供~thx~

參考資料:http://www.gamez.com.tw/thread-472613-1-1.html

首先 你有咩 電子 常識,  如 交流 去 直流, 分正負

要 閃 定 長著,  識唔 識 鑽孔, 有無 "焊錫"

唔自己做功課  結果無人慢慢教你的

http://tieba.baidu.com/f?kz=847130390


更好的方案
講你都唔可能識
http://www.tudou.com/programs/view/Ba4yiPOHv0g/



[ 本帖最後由 alexlee2 於 2012-2-16 07:48 PM 編輯 ]

第一次就試獨角獸全身加燈可能太難啦
試啲簡單啲比例大啲先的
綜合出心得之再挑戰更難啦

又唔駛諗得咁復雜既! 如果無乜電子經驗、知識, 都系用電池好, 出錯機會會細D!  不過呢個反而唔需要咁快處理, 第一步先決定要裝幾多隻 LED, 顏色, 安裝位置, 安置好後, 每隻兩條線, label 好, 先再決定用乜野方案 (點樣著法, 用乜電源) 都未遲, 慢慢黎啦, 正如你自已都明白, 有D位唔系咁易搞, 呢D手工野, 乜意見都無用, 要靠自已, 搞好再上黎比大家睇睇, 再比意見

多謝你的回復~
說到電子的基本知識我都會一知半解的~
基本的工具,焊接的方法都明白的~
但是我不太明白電路圖的意思~
請解說~

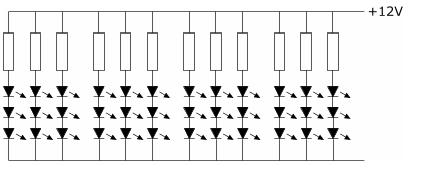

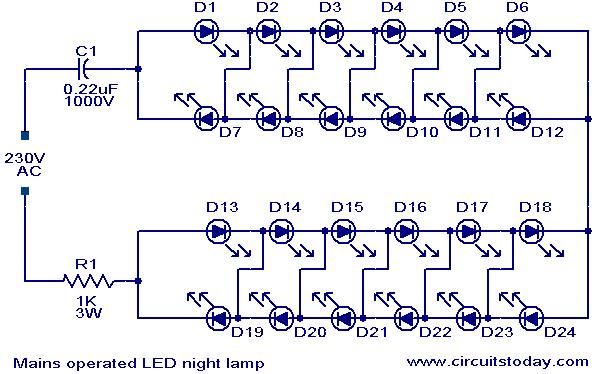

即係 聖誕燈飾 咁 串聯/ 并聯
可以分兩組.
串聯 慳電線 但 燒左一粒 全部 唔過電
并聯 要分線 但 燒左一粒 其他仍有電

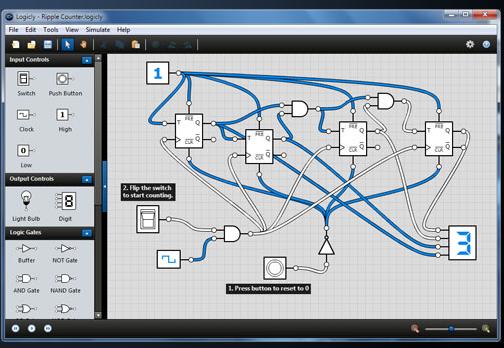

幅圖 是logic gate
0-9 由 8 筆劃LED 構成
想編 閃的次序 就要讀書學

上網搵 其他人的

http://blog.yahoo.com/_XP3PB6OW2LQLFL3W6HBC5L6K6E/articles/16687

[ 本帖最後由 alexlee2 於 2012-2-16 09:52 PM 編輯 ]

你將所有LED的正極駁埋一齊，負極駁埋一齊 (parallel 並聯)

正極串支1K電阻接1.5-2V 正極，負極接電池的負極

即系話幅圖系無關系既, 可以不理, 串聯, 並聯並唔系關慳唔慳電線既問題, 基本上系兩種唔同既接法, 有唔同既用法, 你既講法唔系錯, 但串聯同並聯要求既電源電壓會唔同, 一般都會建議用並聯, 而限流電阻最好每支LED一支!

市面上有現成既 LED閃燈設備可以買到, 並唔系一定要讀書學, 最簡單買到就系聖誕樹用果種, 十 (二) 蚊店都有

你可以參考我兩年前發的貼..... 標題  1 / 144 unicorn 再進化 (同場加映SD版97樓)
裡面有@@  可以參考參考~

[ 本帖最後由 hugh515 於 2012-2-16 11:21 PM 編輯 ]

串聯燒一粒就會果串全部唔著


但並聯要拉好多線...

結果
一個部位 一串
最後將果幾串 並聯

考慮串聯/並聯要注意供電既問題 (原則是供電電壓一定要高過LED工作電壓), 基本原則 串聯就系流過每粒LED既電流一樣, 但電壓就系 LED數既總和, 而並聯就相反, 供電電壓就系一單一粒LED數值, 電流就系LED數既總和 e.g. 你用 4粒LED, 假設每粒工作電壓 1.7V, 工作電流 30 mA (工作電流控制LED亮度)

串聯 需要提供 7.5V 30mA 電源 (1.7 x4 = 6.8V), 而改為
並聯 則只要 2V, 但電流要 120mA (30mA x 4)

一般簡單直接連接 (唔用電子控制電路) 用串聯連接方式友連接多LED會比較麻煩, 多LED數既話, 仲系並聯方式會比較實際

[ 本帖最後由 sundaymodeler 於 2012-2-17 12:53 AM 編輯 ]

google
led circuit diagram

Fwd Voltage
http://www.oksolar.com/led/led_color_chart.htm

[ 本帖最後由 alexlee2 於 2012-2-17 01:20 AM 編輯 ]
