點整開關電制~?

小弟想整個抽氣箱~
但係有小小電路的問題

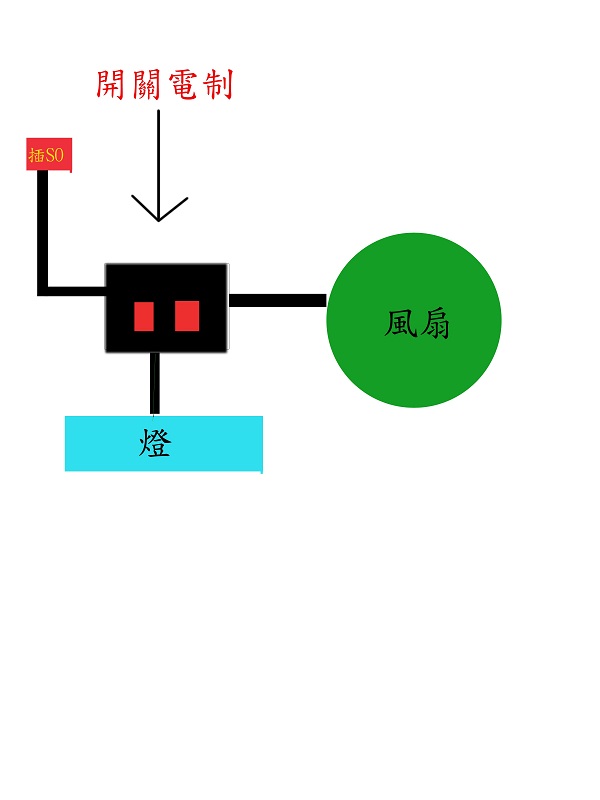

我買左一個2制開關制~想駁抽氣扇同燈的開關...
但係駁左之後電源係邊呢???
有無人幫幫我???

附件

2011-4-1 07:52 PM


Mike_Chung

平民

UID 45523
精華 0
積分 4
帖子 31
成品數目 4 件
閱讀權限 10
註冊 2011-2-3
狀態離線

#2

發表於 2011-4-1 09:08 PM 資料短消息加為好友

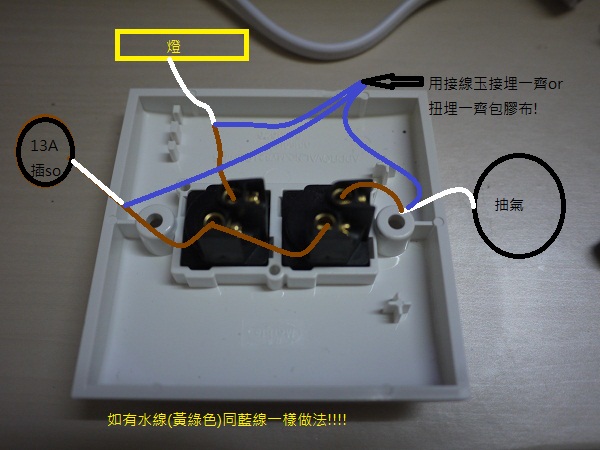

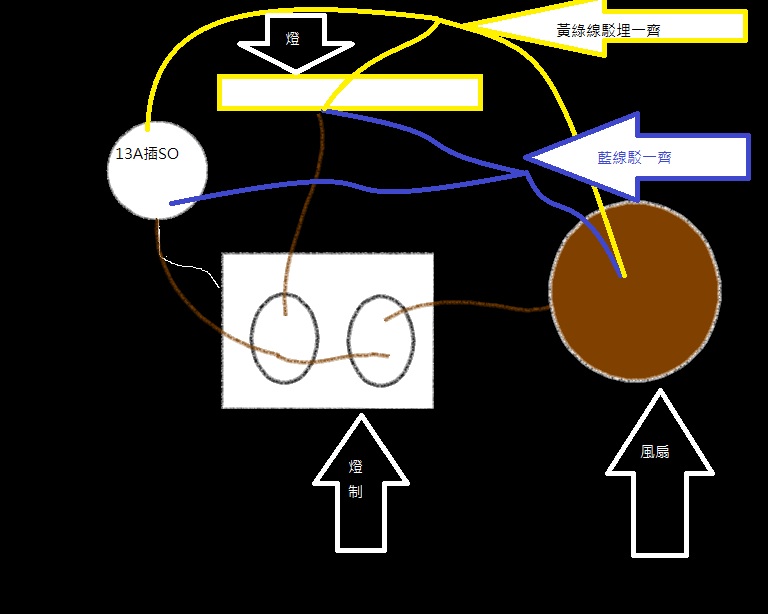

唔知你明唔明..
整好晒無錯先好插插SO 試呀..

附件

2011-4-1 09:08 PM


lamhsu123

平民

UID 21006
精華 0
積分 2
帖子 25
成品數目 2 件
閱讀權限 10
註冊 2007-9-9
狀態離線

#3

只看樓主

發表於 2011-4-1 11:14 PM 資料短消息加為好友

http://www.uwants.com/viewthread ... e%3D1&frombbs=1

吾知點解貼吾到圖係度,我開左個POST貼左係UWANT~幫幫手看看,THX~

Mike_Chung

平民

UID 45523
精華 0
積分 4
帖子 31
成品數目 4 件
閱讀權限 10
註冊 2011-2-3
狀態離線

#4

發表於 2011-4-1 11:35 PM 資料短消息加為好友

我uwants 無acc ar

附件

2011-4-1 11:35 PM


VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#5

發表於 2011-4-1 11:38 PM 資料短消息加為好友

QUOTE:

原帖由 lamhsu123 於 2011-4-1 11:14 PM 發表

http://www.uwants.com/viewthread ... e%3D1&frombbs=1

吾知點解貼吾到圖係度,我開左個POST貼左係UWANT~幫幫手看看,THX~

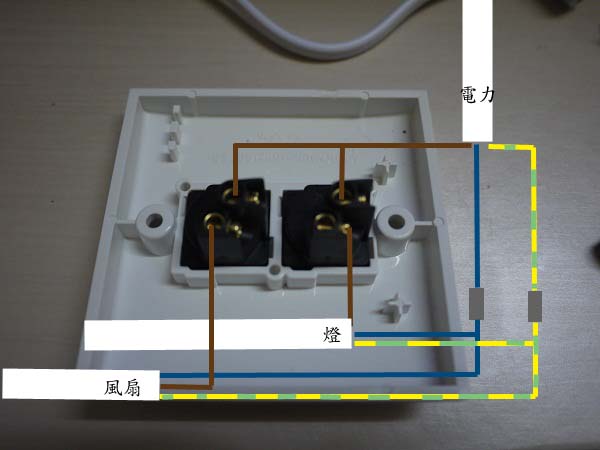

圖就係咁駁. 不過你連咁簡單電線駁法都都唔識的話, 我真係唔建議你自己搞.

附件

2011-4-1 11:38 PM


路過既厚多士

lamhsu123

平民

UID 21006
精華 0
積分 2
帖子 25
成品數目 2 件
閱讀權限 10
註冊 2007-9-9
狀態離線

#6

只看樓主

發表於 2011-4-1 11:48 PM 資料短消息加為好友

回復 #5 VampireA 的帖子

想問下C兄,黃線間條果條係吾係水線?係吾係可有可無?

lamhsu123

平民

UID 21006
精華 0
積分 2
帖子 25
成品數目 2 件
閱讀權限 10
註冊 2007-9-9
狀態離線

#7

只看樓主

發表於 2011-4-1 11:59 PM 資料短消息加為好友

回復 #4 Mike_Chung 的帖子

感謝C兄你GE幫忙~~我已經明白點駁啦~
吾知D接線玉幾錢個呢??
抽油箱完成我一定會POST上黎同大家分享ga~

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#8

發表於 2011-4-2 12:00 AM 資料短消息加為好友

QUOTE:

原帖由 lamhsu123 於 2011-4-1 11:48 PM 發表

想問下C兄,黃線間條果條係吾係水線?係吾係可有可無?

係..

新既電線顏色代碼: http://www.emsd.gov.hk/emsd/eng/ ... _Code/tc/tech1.html (一般家用係單相電路)

水線唔係"可有可無", 而係"有好過冇". 就算風扇都會係個frame 到有個鑼絲位用來connect 條水線.

路過既厚多士

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#9

發表於 2011-4-2 12:02 AM 資料短消息加為好友

QUOTE:

原帖由 lamhsu123 於 2011-4-1 11:59 PM 發表

感謝C兄你GE幫忙~~我已經明白點駁啦~
吾知D接線玉幾錢個呢??
抽油箱完成我一定會POST上黎同大家分享ga~

幾蚊雞都俾多佢既平野, 兩三蚊到啦.

路過既厚多士

Devil

上尉

UID 17019
精華 3
積分 5
帖子 1883
成品數目 5 件
閱讀權限 10
註冊 2007-4-27
來自冇果樣整果樣的搖籃
狀態離線

#10

發表於 2011-4-2 12:03 AM 資料短消息加為好友

愛心提示:
呢 D 係好基本的電工常識，識的唔會問，問的多數唔識
正如吸血大哥所講，真係唔建議你自己搞
樓主將要面對係 220V 市電，一不小心可以觸電致死 ....

唔可以當係駁幾粒 LED 咁對待

與其攪咁多，不如買個有掣拖板好得多

KURE NISMO GT-R ---------------------- 100%
1/24 98 WRC TOYOTA COROLLA -----100%
1/24 ALEX LANCER EVOLUTION VII 100%
F1 Lotus 107 Ford 體驗砌 -------- 2%
https://www.facebook.com/sammy.leung.31

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#11

發表於 2011-4-2 12:07 AM 資料短消息加為好友

QUOTE:

原帖由 Devil 於 2011-4-2 12:03 AM 發表

愛心提示:
呢 D 係好基本的電工常識，識的唔會問，問的多數唔識
正如吸血大哥所講，真係唔建議你自己搞
樓主將要面對係 220V 市電，一不小心可以觸電致死 ....

唔可以當係駁幾粒 LED 咁對待

與其 ...

"與其攪咁多，不如買個有掣拖板好得多"... agree totally!!!! 又簡單又快. 我個泵都係用拖板上個掣做開闢而唔同泵上面個掣...

路過既厚多士

lamhsu123

平民

UID 21006
精華 0
積分 2
帖子 25
成品數目 2 件
閱讀權限 10
註冊 2007-9-9
狀態離線

#12

只看樓主

發表於 2011-4-2 12:32 AM 資料短消息加為好友

回復 #11 VampireA 的帖子

哈哈~多謝你地ge提點,不過吾學真係吾識,小弟岩岩已經將d線路駁好晒~ok左^^
thank you

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#13

發表於 2011-4-2 02:08 AM 資料短消息加為好友

QUOTE:

原帖由 lamhsu123 於 2011-4-2 12:32 AM 發表

哈哈~多謝你地ge提點,不過吾學真係吾識,小弟岩岩已經將d線路駁好晒~ok左^^
thank you

你如果講駁好左我就仲驚. 好好奇想知你點駛條中線同地線, 有咩野包住佢地. 見你咩都唔識冇理由會識用電線膠布(亦應該冇買到)去包. 如果用普通膠紙包係會出事既...

[ 本帖最後由 VampireA 於 2011-4-2 02:09 AM 編輯 ]

路過既厚多士

lamhsu123

平民

UID 21006
精華 0
積分 2
帖子 25
成品數目 2 件
閱讀權限 10
註冊 2007-9-9
狀態離線

#14

只看樓主

發表於 2011-4-2 10:10 AM 資料短消息加為好友

回復 #13 VampireA 的帖子

接線玉~屋企有~
~~
