綠色和紅色led一問

請問各位大大綠色和紅色led要如何先可以一齊著呢?在下唔知點解同一粒電不能同時著兩隻色...........

步兵仔阿曙

平民

UID 35755
精華 0
積分 2
帖子 18
成品數目 2 件
閱讀權限 10
註冊 2010-3-22
狀態離線

#2

發表於 2010-4-8 10:13 AM 資料短消息加為好友

回復 #1 GundamRX-178 的帖子

紅光LED與綠光LED不同電壓，紅光約為1.8V或更低，綠光大約2.8V-3V。所以如果要一同亮起，可以在紅光那邊加電阻，讓電流不會全都流向電壓低的一方。至於電阻值為多少，可上網查一下計算方法。

ww20030311

二等兵

UID 37089
精華 0
積分 0
帖子 58
成品數目 0 件
閱讀權限 10
註冊 2010-4-3
狀態離線

#3

發表於 2010-4-10 09:16 AM 資料短消息加為好友

回復 #2 步兵仔阿曙的帖子

要分開2個電路並聯
用唔同2粒電阻限流分壓

電阻個阻值計法如下:

電流=電壓/電阻
電壓= 供電電壓 - LED開啟電壓(種種LED都會唔同,要搵DATASHEET或者自己試,自己試要有心理準備BBQ)
電流要小心控制,太大會燒,太細會唔光

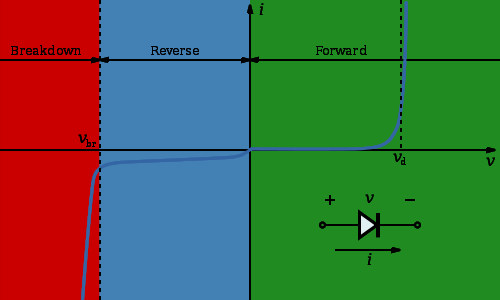

係下面第2幅圖可以見到,如果唔用電阻分壓限流
LED既電流係超過開啟電壓之後係會暴升

[ 本帖最後由 ww20030311 於 2010-4-10 12:11 PM 編輯 ]
