led駁火牛問題

係唔係咁駁

另外中間FG係咩...唔該

網址www.hancoworkshop.com

gackt_mak

中尉

UID 15066
精華 0
積分 25
帖子 843
成品數目 25 件
閱讀權限 10
註冊 2006-10-17
狀態離線

#2

發表於 2009-8-15 05:45 PM 資料短消息加為好友

FG, 會唔會係final ground??

接地
駁綠色嗰條落去

hanco

上尉

UID 20208
精華 6
積分 61
帖子 1674
成品數目 61 件
閱讀權限 10
註冊 2007-8-21
狀態離線

#3

只看樓主

發表於 2009-8-15 06:02 PM 資料短消息加為好友

咁LED駁得啱唔啱

如果要駁10支LED又點駁....唔該

網址www.hancoworkshop.com

大貓

軍曹

UID 3349
精華 0
積分 0
帖子 336
成品數目 0 件
閱讀權限 10
註冊 2005-8-16
狀態離線

#4

發表於 2009-8-15 07:43 PM 資料短消息加為好友

記得 Led 一定系 "長" + "短" - !!
而火牛方面駁一個 AC 就可以啦 , 唔駛駁兩個 !!

hanco

上尉

UID 20208
精華 6
積分 61
帖子 1674
成品數目 61 件
閱讀權限 10
註冊 2007-8-21
狀態離線

#5

只看樓主

發表於 2009-8-15 08:07 PM 資料短消息加為好友

QUOTE:

原帖由大貓於 2009-8-15 08:13 PM 發表

記得 Led 一定系 "長" + "短" - !!
而火牛方面駁一個 AC 就可以啦 , 唔駛駁兩個 !!

駁咗兩個有冇問題...因為都著

一個點駁,fg果個係咪駁綠色....唔該

網址www.hancoworkshop.com

vr2xtd

上尉

UID 21422
精華 0
積分 41
帖子 1472
成品數目 41 件
閱讀權限 10
註冊 2007-9-20
來自 HONG KONG
狀態離線

#6

發表於 2009-8-15 08:35 PM 資料短消息加為好友

回復 #1 hanco 的帖子

AC - AC - FG 系驳交流电, FG 就系接地 (綠或黄綠线), +V -V 就系3.3V 输出, 10支LED 可用并联方式接驳, 即每支LED接一限流电阻, 並排接於 +V -V 兩點!

限流電阻數值視乎你想要既亮度, 如果你依家用緊既可以的話, 照番呢個數值就可!

豈能盡如人意,但求無愧於心

hanco

上尉

UID 20208
精華 6
積分 61
帖子 1674
成品數目 61 件
閱讀權限 10
註冊 2007-8-21
狀態離線

#7

只看樓主

發表於 2009-8-15 09:10 PM 資料短消息加為好友

QUOTE:

原帖由 vr2xtd 於 2009-8-15 09:05 PM 發表

AC - AC - FG 系驳交流电, FG 就系接地 (綠或黄綠线), +V -V 就系3.3V 输出, 10支LED 可用并联方式接驳, 即每支LED接一限流电阻, 並排接於 +V -V 兩點!

限 ...

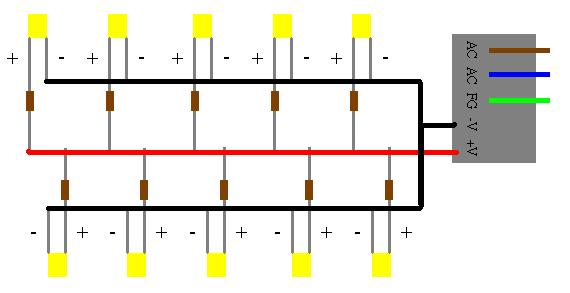

并联方式接驳....是不是這樣..

網址www.hancoworkshop.com

李月肖

二等兵

UID 30386
精華 0
積分 0
帖子 89
成品數目 0 件
閱讀權限 10
註冊 2008-6-7
狀態離線

#8

發表於 2009-8-15 10:03 PM 資料短消息加為好友

明顯地你圖粒電阻錯左
要駁係第2邊

vr2xtd

上尉

UID 21422
精華 0
積分 41
帖子 1472
成品數目 41 件
閱讀權限 10
註冊 2007-9-20
來自 HONG KONG
狀態離線

#9

發表於 2009-8-15 10:06 PM 資料短消息加為好友

回復 #7 hanco 的帖子

全對

~~~~~
