"犯罪"活動中，不小同道對加LED感興趣，希望此帖能解答大家的問題.
蒙各方高人指正，已修正！！！

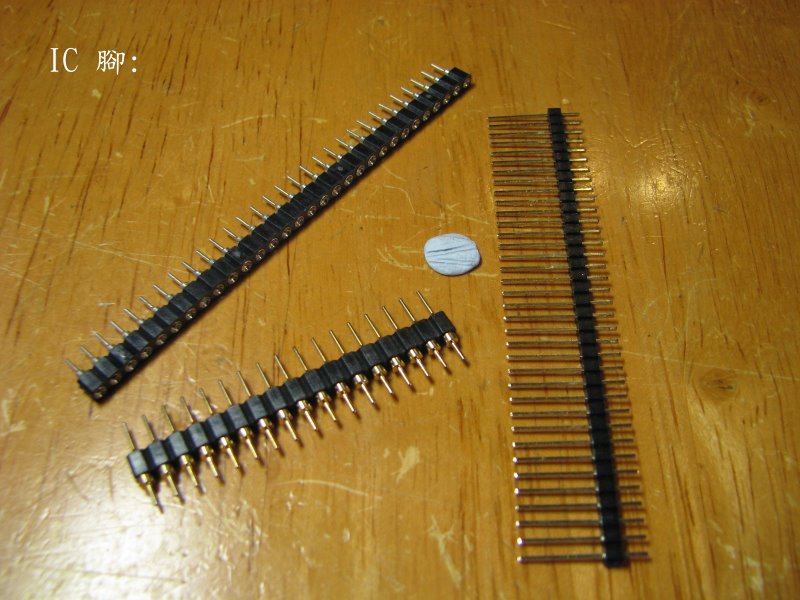

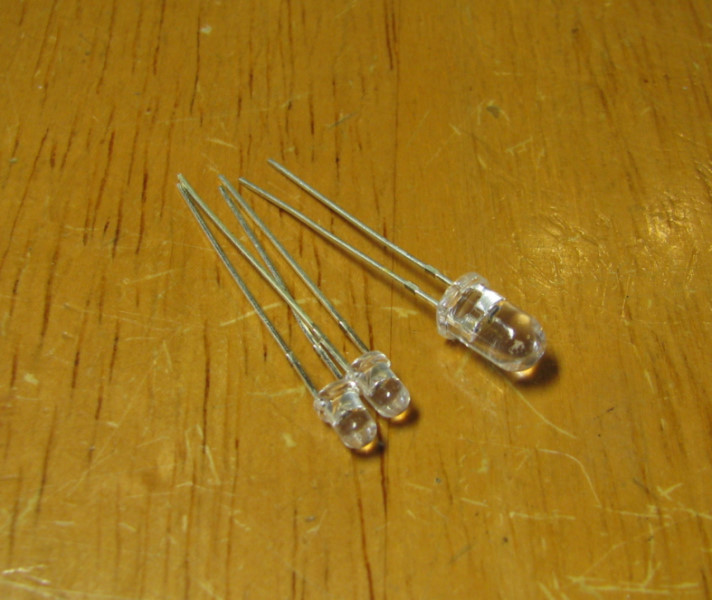

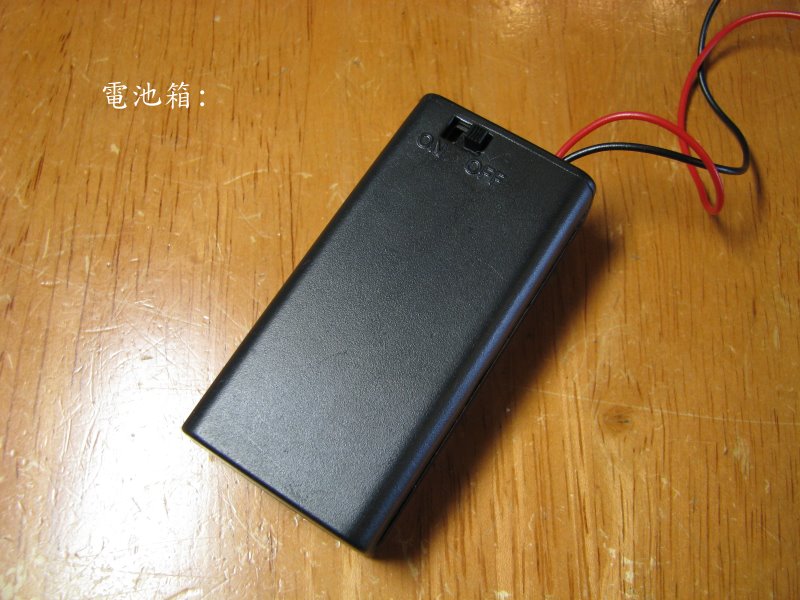

基本用料:

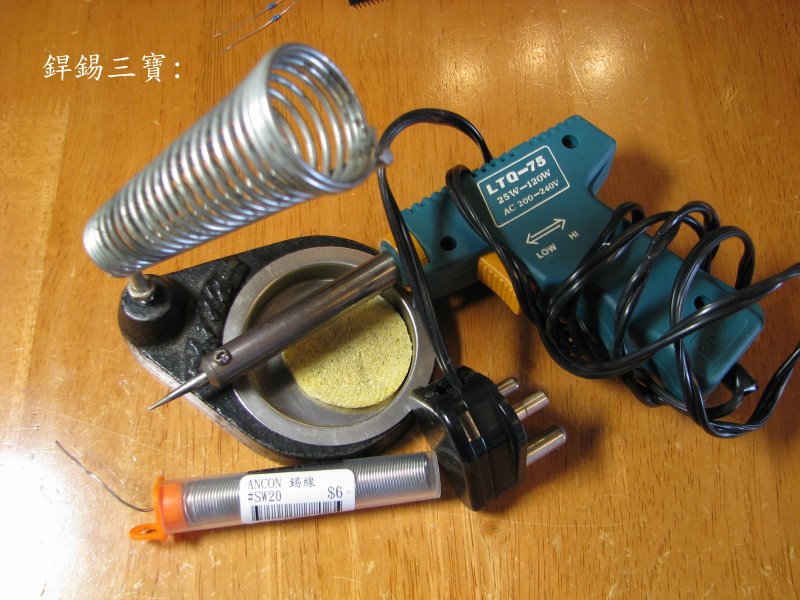

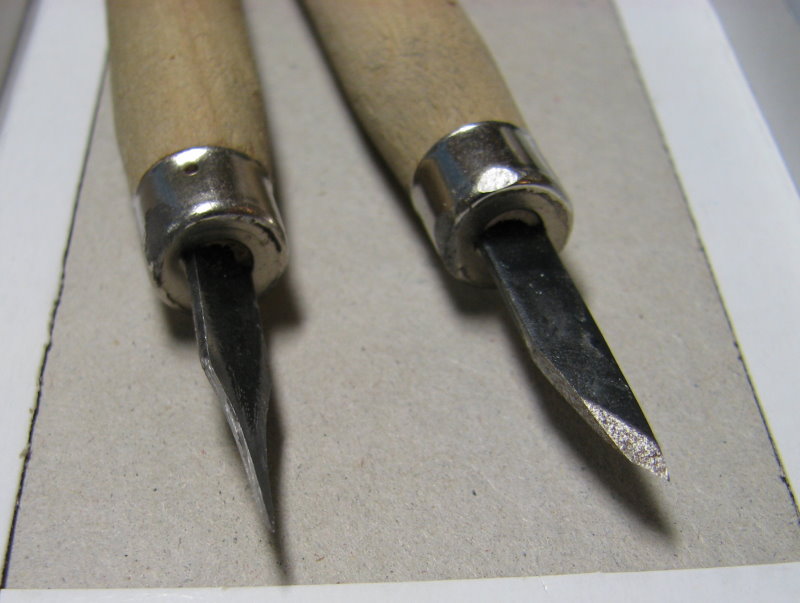

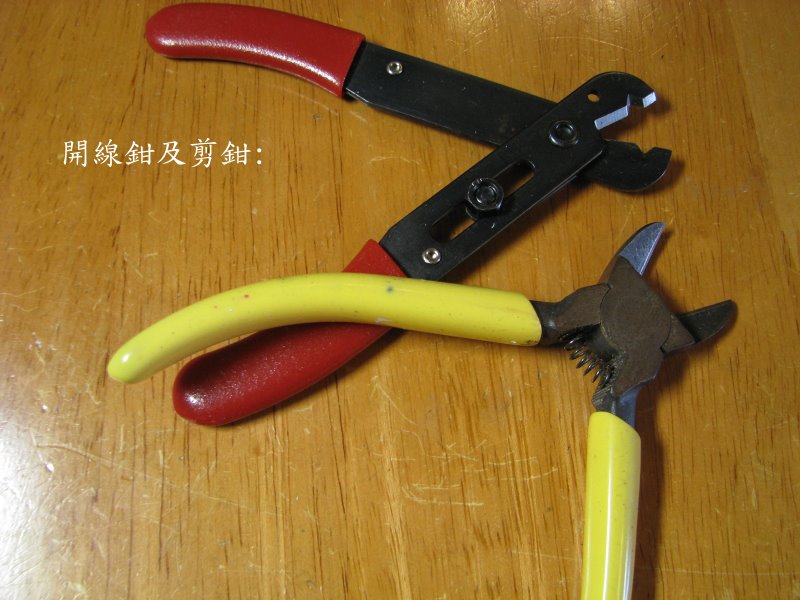

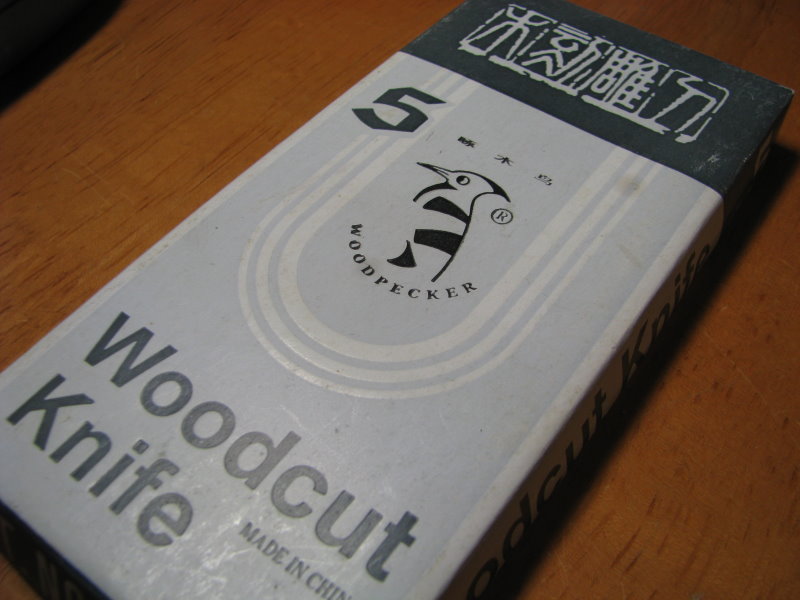

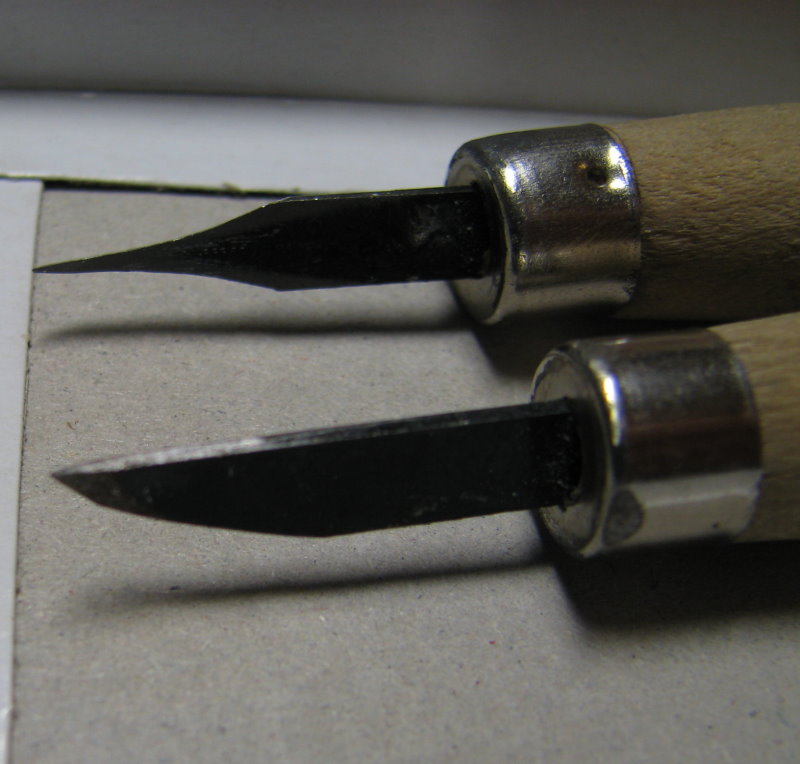

工具:

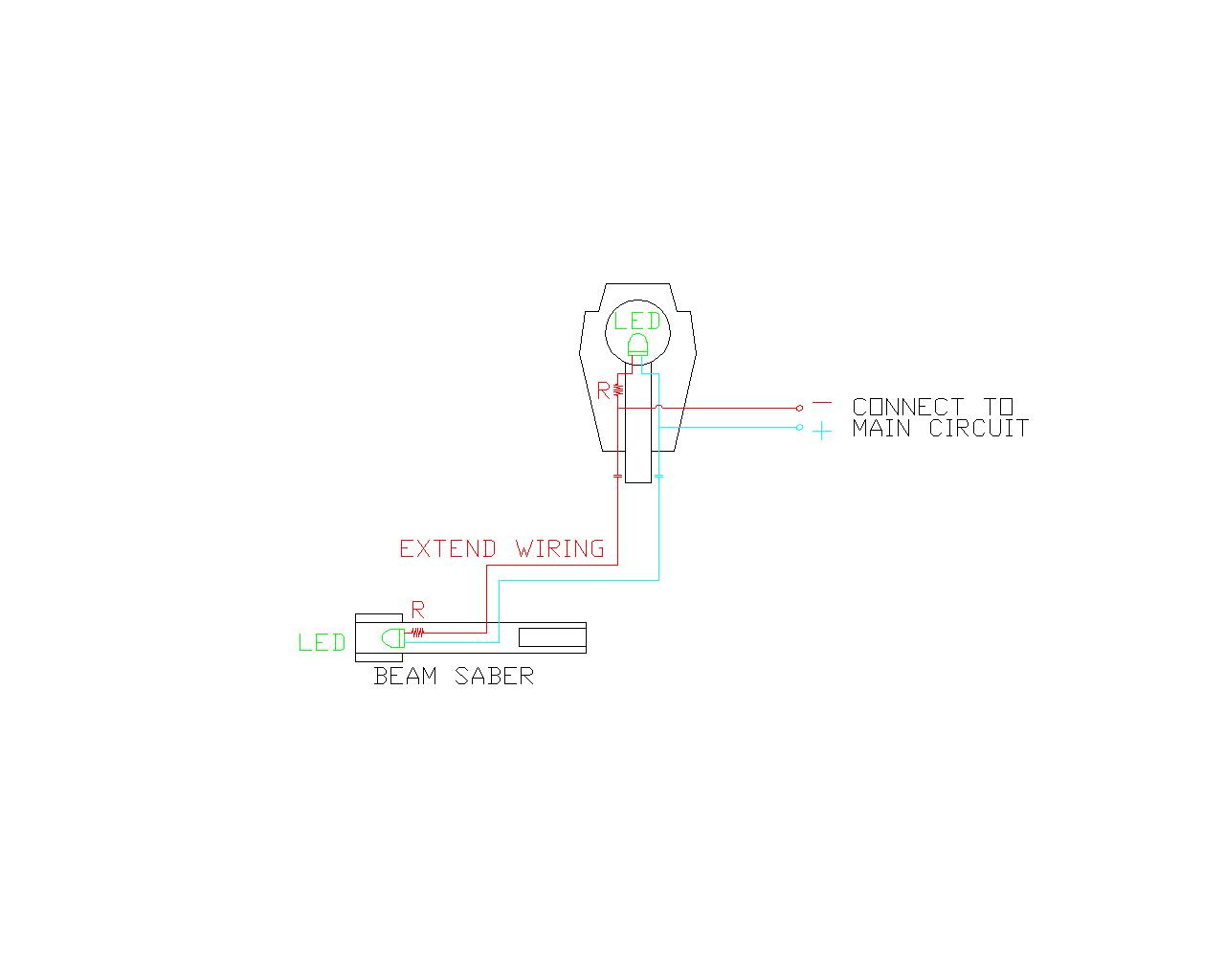

基本電路圖:



完成:


之前一些製作過程:

http://www.hkml.net/Discuz/redir ... 431&ptid=127042

[ 本帖最後由 無業遊民 於 2010-11-3 07:18 PM 編輯 ]

正 ~~~~~~

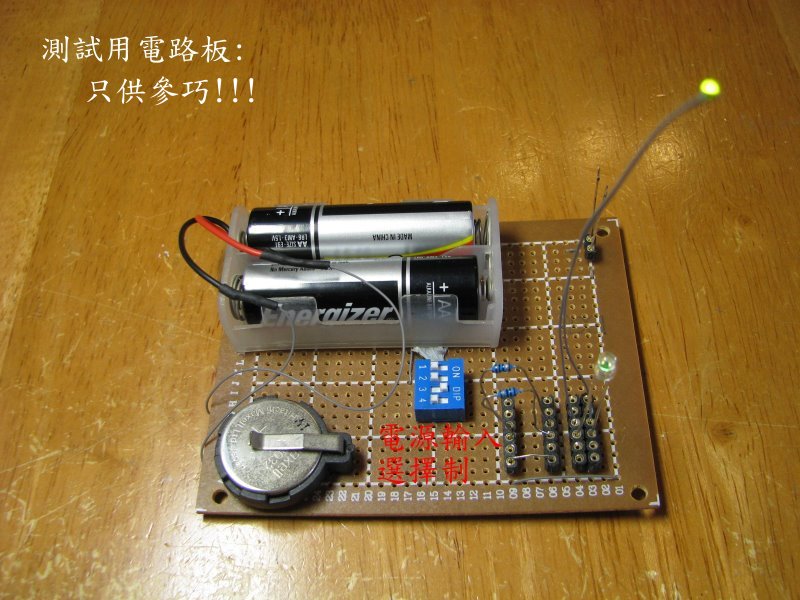

唔系好明, 塊"測試電路板" 有乜作用, 電阻無數值, 咁又學到D乜呢?  兩支AA 系 3V, 一塊 2032 又系3V, 咁選擇黎做乜呢?

無業兄,咁快就post到上來,好有用
即刻放到收藏作參考,
吾該晒

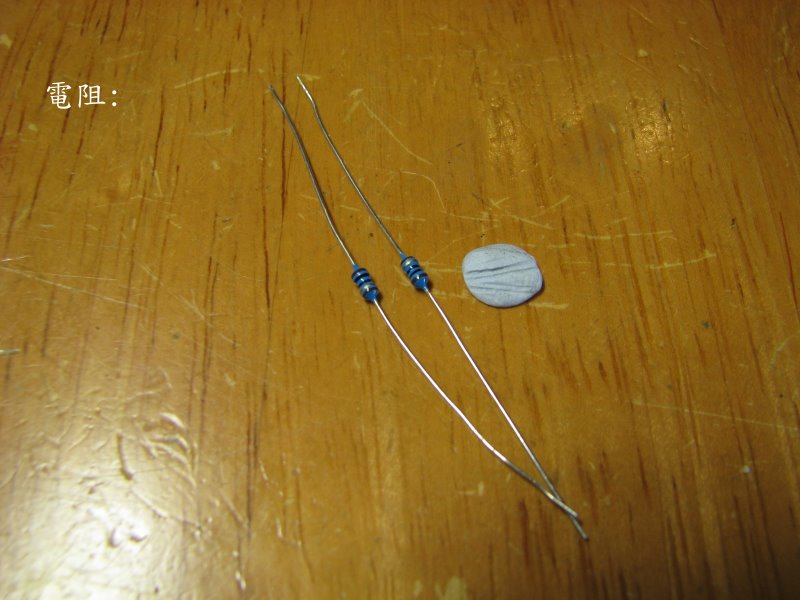

我想問電阻上面張圖係咩黎
c兄買電線用左幾$?

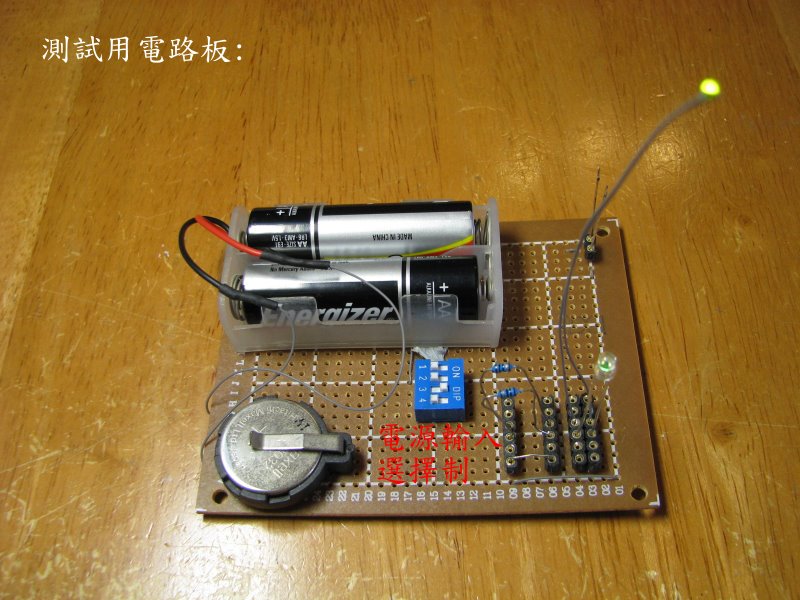

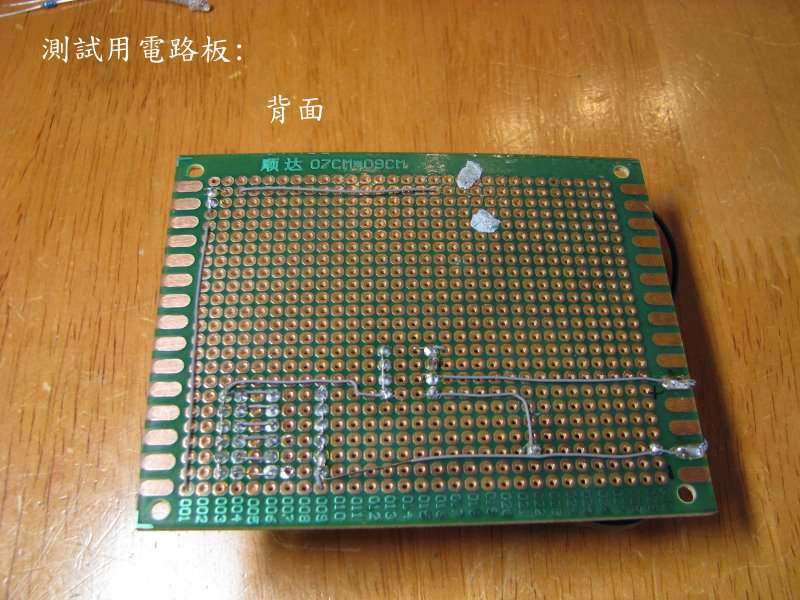

"測試電路板"當然是用來試各種LED及電阻的組合方式是否可行啦！
而電源也用Dip Switch分開管理，AA及2032等冇錯電壓是一樣，但可供電流就差好遠，如2032只可推2~3粒LED但AA側可推十多粒。
至於電阻值，做得出塊板來試，梗係自己試出來啦！
一般而言，LED配電阻大約如下:
綠色-->10~20 Ohm
紅色-->50~100 Ohm
藍色-->20~40 Ohm
白色-->20~40 Ohm

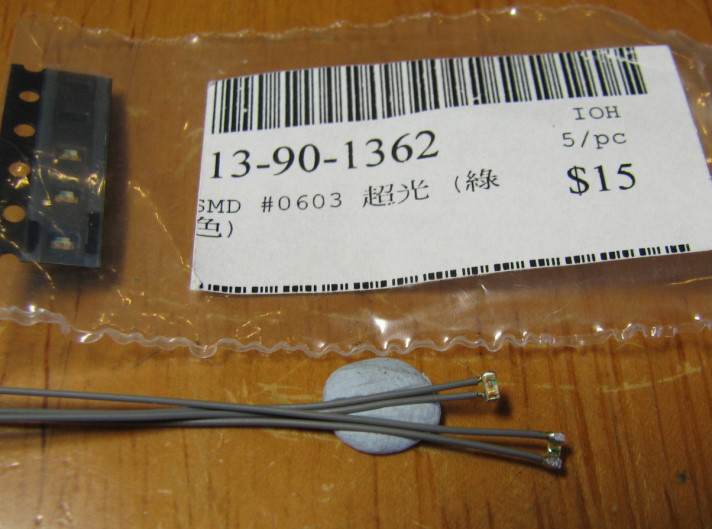

1)係SMD來的
2)大約$20~30掛...

好榮幸可以同師兄一檯聽你講解

師兄有乜好介紹呢?

電線咁貴既-_-
係唔係正+負  各2條?

一綑有排用啦！


深圳咁平？RS訂仲貴過華(光軍)！

我並不想將此post ，變為電子技術討論, 畢竟這裡是模型論壇, 但閣下對電子元件, 線路認識可能唔系咁深, 當然 seeing is believing, 既然您試到個結果, 我亦無必要懷疑!

只系對事物了解多一點總有好處, 如果唔系又系果句, “唔知就嚇死, 知道就笑死”!  一點意見, 你既” 測試電路” 用 DIP 制 (實際上用開關制) 系多餘既, 因LED未接上, 線路已是開路 (即關/Off), 即使想用開關控制, 用一個簡單開關就可, 亦較方便, 而 DIP switch 一般用於preset 線路數值, 設定!

你既明白不同電池電壓一樣, 電流不同( 其實比較正確既講法系容量不同), 那 2032咪就系多餘囉! 推到十多粒得, 推2-3粒會有乜問題? 用2支AA 就搞掂, 就算你對 DIP switch 有偏愛, 你都可以慳番2個位, 用 2位 DIP 就可以!

呢度講既電阻系指限流電阻, 用於控制流到LED既電流, 從而控制 LED亮度, 數值可以計出黎, 亦可以好似你咁試出黎, 關於限流電阻, 網上好多資料教人, 你所講既”一般而言”, 唔知你有乜根據, 不過可以咁講, “講左等於無講”

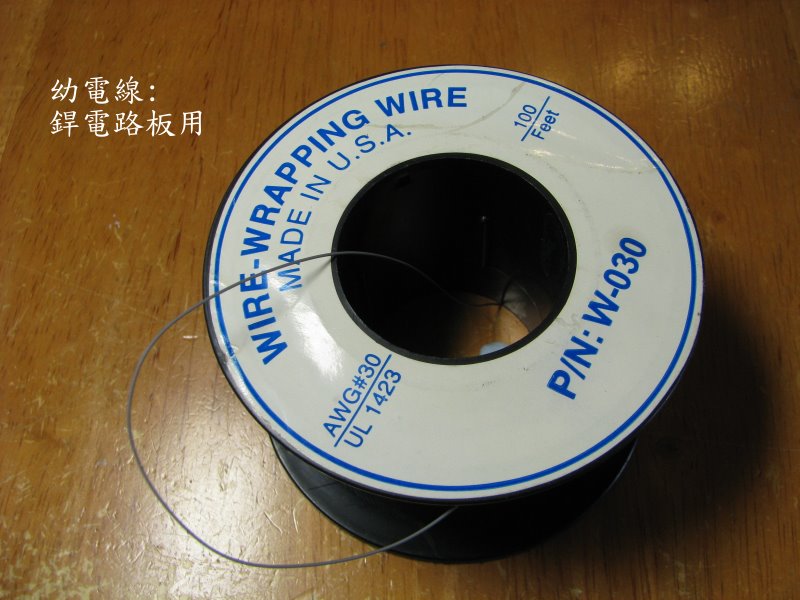

最後你果卷”幼電線”, 並非普通電線, 叫 wire wrap 線, 系比人用黎做實驗電路, 唔需要銲接, 用一個工具 wire wrap, 所以價錢比一般普通裸線貴, 用黎做普通電路實屬浪費, 亦無特別好處!

出Post 分享經驗是好事, 但切忌一知半解, 誤導其他人!

如純粹想試LED系不同電流下既亮度, 不如花十元八塊買個 LED Tester 重好

[ 本帖最後由 sundaymodeler 於 2010-10-24 10:51 PM 編輯 ]

哈！原來有個高手係道扮無知問嘢。比你陰到添。以下各問題交比大大解答了！免得班門弄斧！

高手就唔敢當, 對電子有基礎認識就絕對受得起! 無知就問唔到呢D問題, 無知就舉手舉腳讚好啦, 我咁點算"扮無知"呢?

如果我講既有錯, 不妨提出指正, 我唔會怕人"陰"既, 大家目的都系求知 (當然亦系正確既知識啦), NO HARD FEELINGS

樓主又冇做錯, 星期日咁樣砌人生豬肉唔好喎

switch就係switch, wire就係wire
出得幾PRO, 基本都係同樣, 用法可以唔同啫

如果要問樓主做件野的意義, 我就覺得唔一定要知



另外, 如果要搵SMD燈, 其實依家有D SMD燈條, 可以買條後將佢地拆返佢地出黎用, 咁計法會平過逐粒散買

[ 本帖最後由 Rpha 於 2010-10-24 11:14 PM 編輯 ]

所以你搞清楚你要求知定系 social 先, 又或者你可以話比我聽我砌左人乜"生豬肉", 我所指出既有邊一點你覺得唔對既, ( FYI, 話"砌人生豬肉" 系指無中生有)! 我亦無話樓主做錯, 何以你話 "..樓主又冇做錯.."

有時我搞唔清楚技術交流區究竟交流D乜, 互相吹捧就相安無事, 唔理所講既是否正確, 有人提出質疑就叫 "扮無知" "砌人生豬肉"?? 是否我應該讚樓主個post有價值先叫"正確"??

敢問閣下呢種究竟系乜野求知態度??

BTW, 你講既 "switch就係switch, wire就係wire", 呢個 "阿媽系女人"既論點無需討論, 但請留意我所提出既系 "多此一舉", 並唔系"錯" (如果你一定要執著於錯對上), 即系話如果你裝個 16位密碼數字電子開關系個電路上, 一樣無錯, 一樣工作, 呢個例子可能較極端, 但足以說明情況

[ 本帖最後由 sundaymodeler 於 2010-10-24 11:43 PM 編輯 ]

hmm.............電子世界廣闊無邊,一生人都未必學得晒

正常架,好多新仔都係當某店是權威,便懶得再去繼續找地方

一睇樓主d工具,心中有數啦........smd係細粒d,但好易上手既,工具好重要

錫線,我較喜歡用alpha metal,線鉗我用lindstorm的....辣雞?當然是hakko好啦.......三寶??...........唔見松香既???

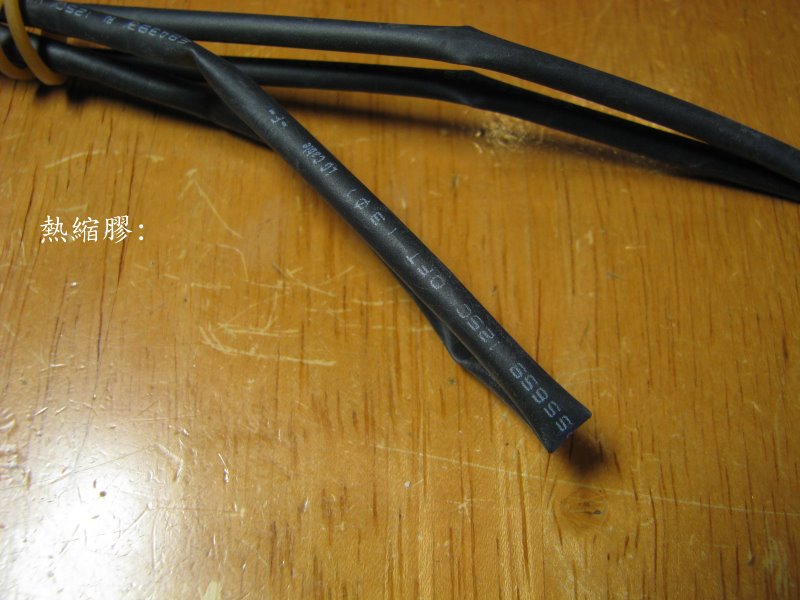

黑色果 D叫熱縮通,買果個聽到包r爆頭

sundaymodeler 說的對,電線?平既已經得架啦

我想說,cr2032 可以推80粒led都仲得添......不過前提係夠唔夠光者

睇下我頭像~我都有玩led架

來來,小弟的led beam saber!!,cr123a電一粒,80粒led.仲有伸縮回路添...請指教!!

講黎講去 未又係一個led電路 拗物?

說得清清楚楚,大家方能明白其中之意
