開大個孔一問, 請幫幫忙

我想在金屬介子 (0.3mm薄)
開大個孔到 Dim 14.6 (現在是10mm) , 全大是 21mm!

請問開孔需要哪些工具?
1) 打磨機+石 <<, 我有6mm，但石有沒有 Dim 15mm up?!
2) 金屬鑽 << 14.6有沒有這特別

還有其他的方法???

請幫幫忙

m(_ _)m

ie 我在矯正 skyline 輪心

很抱歉缺乏照片照片3

ttp://japanese.alibaba.com/product-gs/metal-eyelet-548714872.html

[ 本帖最後由 kck22 於 2013-1-10 04:19 PM 編輯 ]

gogok

中尉

UID 26228
精華 4
積分 10
帖子 983
成品數目 10 件
閱讀權限 10
註冊 2008-2-20
來自 Hong Kong
狀態離線

#2

發表於 2013-1-10 03:14 PM 資料主頁短消息加為好友

Why Metal?

alexlee2

少佐

UID 20670
精華 0
積分 1
帖子 7092
成品數目 1 件
閱讀權限 10
註冊 2007-8-31
狀態離線

#3

發表於 2013-1-10 03:57 PM 資料短消息加為好友

常識題??

鑽個 14mm孔

每邊0.3 mm 再磨

難在點夾實0.3mm薄的介子 ,唔吹左去

1. 萬能膠貼在膠片 /白紙上!?

手鑽慢慢來

2 圓形繪圖孔板畫唔倒個 14.6mm孔
在紙樣剪出來
疊住磨

[ 本帖最後由 alexlee2 於 2013-1-10 04:01 PM 編輯 ]

[size=5]識字識上網自己搵啦!
成日問[/size]

dolphin

上等兵

UID 15095
精華 0
積分 0
帖子 276
成品數目 0 件
閱讀權限 10
註冊 2006-10-18
狀態離線

#4

發表於 2013-1-10 03:59 PM 資料短消息加為好友

依個得唔得?

附件

2013-1-10 03:59 PM


kck22

上尉

UID 50344
精華 0
積分 2
帖子 1129
成品數目 2 件
閱讀權限 10
註冊 2012-10-15
狀態離線

#5

只看樓主

發表於 2013-1-10 04:24 PM 資料短消息加為好友

謝謝大大幫忙

依個在哪裡可以買到?

HKD 130

有沒有A貨

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#6

發表於 2013-1-10 04:47 PM 資料短消息加為好友

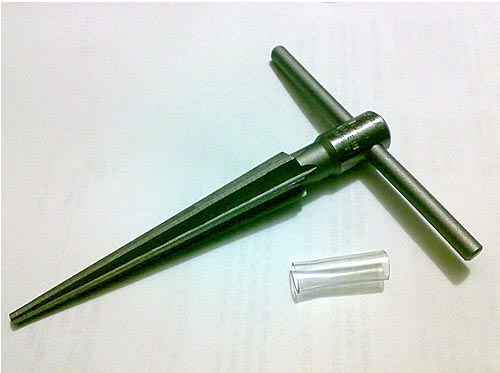

擴孔器 (tapered reamer), 普通五金野, 唔係咩野a貨b貨. 想平就緊係去五金舖買啦.
鴨記都係$60左右既姐. 係要留意尺寸.
你估只係模形專用咩.

[ 本帖最後由 VampireA 於 2013-1-10 05:01 PM 編輯 ]

路過既厚多士

dolphin

上等兵

UID 15095
精華 0
積分 0
帖子 276
成品數目 0 件
閱讀權限 10
註冊 2006-10-18
狀態離線

#7

發表於 2013-1-10 06:10 PM 資料短消息加為好友

QUOTE:

原帖由 VampireA 於 2013-1-10 04:47 PM 發表

擴孔器 (tapered reamer), 普通五金野, 唔係咩野a貨b貨. 想平就緊係去五金舖買啦.
鴨記都係$60左右既姐. 係要留意尺寸.
你估只係模形專用咩.

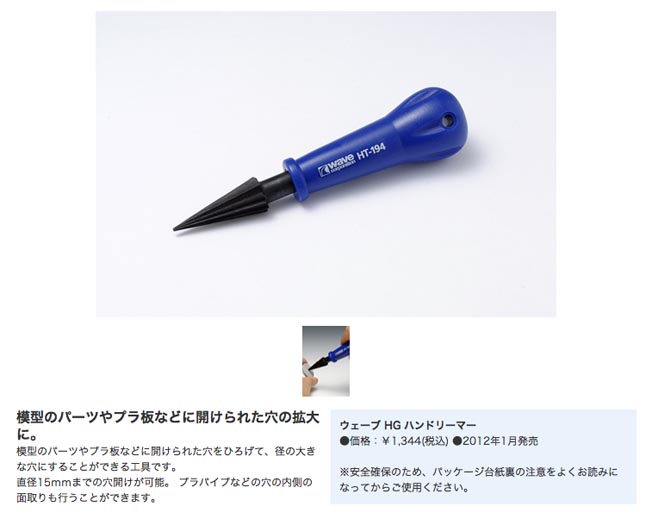

五金舖買既一般都係依款，個人覺得wave果款就手D

附件

2013-1-10 06:10 PM


Silvia

上等兵

UID 47001
精華 0
積分 9
帖子 288
成品數目 9 件
閱讀權限 10
註冊 2012-2-2
來自第三勢力
狀態離線

#8

發表於 2013-1-10 07:55 PM 資料短消息加為好友

利用上圖工具未必可以開到喎，可能唔夠力開金屬介子…仲要咁細粒

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#9

發表於 2013-1-11 01:44 AM 資料短消息加為好友

QUOTE:

原帖由 dolphin 於 2013-1-10 06:10 PM 發表

五金舖買既一般都係依款，個人覺得wave果款就手D

呢款我反而鍾意喎. 當鐵蓮花咁揸.

QUOTE:

原帖由 Silvia 於 2013-1-10 07:55 PM 發表

利用上圖工具未必可以開到喎，可能唔夠力開金屬介子…仲要咁細粒

金屬都唔係問題, 佢粒介子0.3mm厚姐. 我反而怕咁薄, 扭落去粒介子變形姐.

路過既厚多士

biosal

平民

UID 51123
精華 0
積分 0
帖子 9
成品數目 0 件
閱讀權限 10
註冊 2012-12-17
狀態離線

#10

發表於 2013-1-11 03:21 PM 資料短消息加為好友

囉舊木仔放係底再開, 最好搵野碼住先擴, 咁無咁易變型

VampireA

中將

爛尾能手

UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態離線

#11

發表於 2013-1-11 04:35 PM 資料短消息加為好友

QUOTE:

原帖由 biosal 於 2013-1-11 03:21 PM 發表

囉舊木仔放係底再開, 最好搵野碼住先擴, 咁無咁易變型

俾我都會夾三文治咁夾實左先搞.

路過既厚多士

NEO-ZEONIC

軍曹

UID 35995
精華 0
積分 5
帖子 342
成品數目 5 件
閱讀權限 10
註冊 2010-3-24
來自 N.T.
狀態離線

#12

發表於 2013-1-11 05:58 PM 資料短消息加為好友

難題一：首先要諗一個夾具夾夾實隻介子，因為進行加工時鈕力好大，而且介子好薄容易變形。
難題二：就算擴孔器削得到，又由於介子得0.3厚，好容易搶刀，到最後個孔都係開到起哂狗牙及嚴重披鏠，外圓及內圓未必同中心，師兄你未必接受倒。

kck22

上尉

UID 50344
精華 0
積分 2
帖子 1129
成品數目 2 件
閱讀權限 10
註冊 2012-10-15
狀態離線

#13

只看樓主

發表於 2013-1-11 07:30 PM 資料短消息加為好友

QUOTE:

原帖由 NEO-ZEONIC 於 2013-1-11 05:58 PM 發表

難題一：首先要諗一個夾具夾夾實隻介子，因為進行加工時鈕力好大，而且介子好薄容易變形。
難題二：就算擴孔器削得到，又由於介子得0.3厚，好容易搶刀，到最後個孔都係開到起哂狗牙及嚴重披鏠，外圓及內 ...

對的!!

大大.

我試左"反轉剪刀"轉轉看,(ie. 用6mm石磨都共上下)
>>>最後個孔都係開到起哂狗牙及嚴重披鏠

所以我諗來諗去,
不知道如何回答

我唔係說師兄們唔幫忙,
係小弟不材, 教左都不行

希望有高人幫幫忙

THX m(_ _)m

ie 我在矯正 skyline BBS 輪心

biosal

平民

UID 51123
精華 0
積分 0
帖子 9
成品數目 0 件
閱讀權限 10
註冊 2012-12-17
狀態離線

#14

發表於 2013-1-11 09:23 PM 資料短消息加為好友

咁不如你鑽洞再用圓針銼慢慢開啦, 電銼刀會更順手

Devil

上尉

UID 17019
精華 3
積分 5
帖子 1883
成品數目 5 件
閱讀權限 10
註冊 2007-4-27
來自冇果樣整果樣的搖籃
狀態離線

#15

發表於 2013-1-12 12:50 AM 資料短消息加為好友

0.3mm 咁薄，唔可以用擴孔器囉! 多數變形

我會試呢個方法，先劃兩個同心圓(Dia 10 & 14.6mm)做紙樣，對準介子同紙樣的10mm窿，將紙樣同介子疊埋痴實，沿住紙樣的14.6mm圓圈慢慢銼

KURE NISMO GT-R ---------------------- 100%
1/24 98 WRC TOYOTA COROLLA -----100%
1/24 ALEX LANCER EVOLUTION VII 100%
F1 Lotus 107 Ford 體驗砌 -------- 2%
https://www.facebook.com/sammy.leung.31

NEO-ZEONIC

軍曹

UID 35995
精華 0
積分 5
帖子 342
成品數目 5 件
閱讀權限 10
註冊 2010-3-24
來自 N.T.
狀態離線

#16

發表於 2013-1-17 12:18 PM 資料短消息加為好友

建議方法一：用Wire cut 𠝹出來，內圓外圓保証同心，效果最好；不過要有人脈。
建議方法二：於介子面用劃針繪畫出Dia14.6初稿，用打瘩機磨出來；磨頭須為鑽石粉類，即銀色果種。由於是人手磨出，真圓度就要取決於閣下的手工了。
