最近想為件模型加燈，但又唔識駁，請大家幫幫忙∼

在巿面上買了3款方粒形的Led燈，分別係(個包裝寫） 白色3.0~3.4v ，紅色1.9~2.2v,黃色1.9~2.2v,另外老闆比咗包150電阻。另外有一條usb線及5v2.0a usb火牛一個及外置叉電器（尿袋一個）

而家我件模型想加白色燈8粒，黃色燈8粒，紅色2粒，最後出usb線用來插usb火牛一個或外置叉電器。

咁我應該點駁……

搭單, 我都想學

這樣做比較複雜,
我自己有個好簡單的方法,
就是去鴨寮街買一set(好似有20粒或50粒) 聖誕LED
我之前沒有影相,
只得以下相片資料,
佢有一個電箱,用4.5V乾電,
然後長長的LED用好幼的電線連上,
如你想用USB,只要把USB線,剪左頭駁上電池箱便可,
因為佢用4.5V....而USB用5-5.5V...
所以記得保留佢電池箱內部的電阻便可,
佢有好多色,建議買白色,
如果想要其中一粒是紅色,黃色.....等等
只要用marker油左果粒LED表面便可....
非常方便,
而且這set LED是我見過咁多之中....最細粒的....
放入模型一流

希望幫到你啦
PS...非常敬重師兄的手工...能夠取得2013 GBWC三甲



[ 本帖最後由 power_moon 於 2013-10-23 12:40 AM 編輯 ]

係唔係應該係咁?

8粒白色3V~3.4V

http://ledcalculator.net/default.aspx?values=5,3.4,20,8,0&lang=zh-CN

8粒黃色色1.9V~2.2V

http://ledcalculator.net/default.aspx?values=5,2.2,20,8,0&lang=zh-CN

[ 本帖最後由 hanco 於 2013-10-23 02:29 AM 編輯 ]

ok 啦. 紅色當埋黃色一樣就得. 兩樣都同volts數.

張呢兩個circult combine 埋就得了.

不過就要買過d 電阻, 佢俾果d 150ohms 冇用呢. 買1/4w or 1/8w

旺角既, 去女人街鴻光商場, 有兩間買原子粒的.

[ 本帖最後由 VampireA 於 2013-10-23 02:41 AM 編輯 ]

其實如果紅黃我一組2粒唔加電阻得唔得呢，會唔會好易燒

Arduino

成日都話要讀多D書架啦,你睇吓~而家咩都唔識!

呢D我印象中,中學學過

等間去鴨記買埋D電阻試吓先

1粒led w數X幾多粒led w數(串連)多過input w數,就唔用電阻都無問題

咁積係電池係9V電，真出係9V。
1粒led係3V，咁超過3粒led就不需要電阻，
咁10粒3V的led串連又夠唔夠力水呢？
咁20粒3V的led串連又夠唔夠力水呢？
煩師兄們解答，先謝過各有識師兄的寶貴回覆。

燒, 好難講. 5v-3.8v =1.2v 差唔多係粒紅/黃既一半v. overload 30%~40%點都唔係咁好.

不過依過唔係加電阻主要原因, 加現阻主要係為左"平均"返所有led 既current, 而令到所有led 都一樣咁光.
所以加呢d 電阻個名係叫 current limiting resistor

哦∼
仲想問個USB 1A同2A.有冇影響

串連實唔夠啦，最多3粒，3v*3=9v

1A =1000mA,
你白色果段要 160mA, 黃紅色果要100mA, 加埋都只係260mA, 用1A 既supply 已然夠. 唔洗用到2A. 當然用2A亦可.

明白哂

噢~仲有一問,粒電阻放係LED+果邊定-果邊,因為上面圖話-個邊,有其他網站話+果邊,定兩邊其實冇所謂

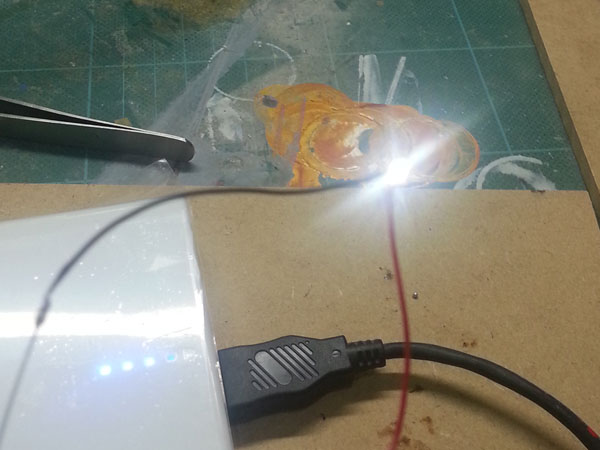

一粒測試成功

實際上係冇乜分別既. 放+ 或 - 都一樣會著.

理論上, 電流係就+ 去 -, 所以電阻放+ 果邊, 就會先限左電流才到led. 理論上會保護到粒led.
但又唔可以當係voltage protection或fuse, 所以係冇意思.
一over voltage 既就點都會燒.

師兄測試成功的話，唔該畫張路線圖，再影張實物相比大家參考，Thanks!
