標題: Iwata 噴筆針呎吋
VampireA
中將
Rank: 5Rank: 5
爛尾能手


熱誠勳章   熱讚榜勳章
UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態 離線
#1
只看樓主
發表於 2009-7-5 04:25 AM  資料  短消息  加為好友
Iwata 噴筆針呎吋

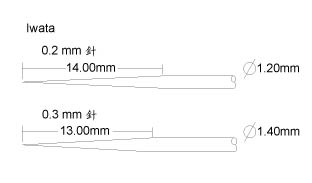

今日係rms 同幾位模友講開噴筆, 有師兄想知道 iwata 既針既呎吋.
頭先我用卡吋度左. 可以參考一下.



查看積分策略說明
附件
2009-7-5 04:25 AM
iwata needle.jpg (20.95 KB)





路過既厚多士
頂部
獅象
上校
Rank: 4


熱誠勳章
UID 17042
精華 9
積分 15
帖子 4760
成品數目 15 件
閱讀權限 10
註冊 2007-5-1
來自 北角
狀態 離線
#2
發表於 2009-7-5 09:59 AM  資料  短消息  加為好友
真係好仔細!
針的 "收口" 長度好難介定, 因為好難決定那一點開始以同一特定角度傾斜

反而 linear air flow angle of needle 就容易得出準確度, 唔知有冇此重要數據呢?

Badger 的噴筆簡單講解101有講過吓 :-

"........Ultimately the fineness of line is
determined by a combination of factors – nozzle size, linear air flow angle of the needle, pigment/base ratio, and pigment size.
You must to have the right nozzle with the right spray medium to achieve optimum airbrush performance."""

http://www.badgerairbrush.com/PDF/airbrush101bdgrtconly.pdf

例如它的 Renegade Series 的 ultra fine nozzle 口徑 0.21mm 是 6度
                                                  而   fine nozzle 口徑 0.33mm 是6.5度
半度的差別在噴筆來說已是很明顯的不同噴塗效果.

[ 本帖最後由 獅象 於 2009-7-5 10:35 AM 編輯 ]

頂部
VampireA
中將
Rank: 5Rank: 5
爛尾能手


熱誠勳章   熱讚榜勳章
UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態 離線
#3
只看樓主
發表於 2009-7-5 02:22 PM  資料  短消息  加為好友
咀既角度原來有咁大影響, 又學到野了 咀同針真係成枝筆既靈魂

不過我找唔到iwata 果 D 既角度





路過既厚多士
頂部
Arnold
少佐
Rank: 4



熱誠勳章   大毒梟勳章
UID 4151
精華 17
積分 50
帖子 7380
成品數目 50 件
閱讀權限 10
註冊 2005-8-30
狀態 離線
#4
發表於 2009-7-5 08:04 PM  資料  短消息  加為好友


QUOTE:
原帖由 VampireA 於 2009-7-5 02:22 PM 發表
咀既角度原來有咁大影響, 又學到野了 咀同針真係成枝筆既靈魂

不過我找唔到iwata 果 D 既角度

攞番公司用 profile projector 度





糟蹋模型係我�H強項,老點我至叻!
頂部
cko
少校
Rank: 3Rank: 3


熱誠勳章
UID 13841
精華 1
積分 19
帖子 2027
成品數目 19 件
閱讀權限 10
註冊 2006-9-6
來自 動物園模型會
狀態 離線
#5
發表於 2009-7-5 08:38 PM  資料  短消息  加為好友


QUOTE:
原帖由 VampireA 於 2009-7-5 04:55 AM 發表
今日係rms 同幾位模友講開噴筆, 有師兄想知道 iwata 既針既呎吋.
頭先我用卡吋度左. 可以參考一下.

Gunze 267 ~~ 0.2mm

油針
Dia = 1.4mm, slant ~ 14mm

支 0.2mm 270 後補 ~~

數字上, iwata 支 0.3油針可以用落 GSI 0.2 樹 ~~~

QUOTE:
原帖由 獅象 於 2009-7-5 10:29 AM 發表
真係好仔細!
針的 "收口" 長度好難介定, 因為好難決定那一點開始以同一特定角度傾斜

反而 linear air flow angle of needle 就容易得出準確度, 唔知有冇此重要數據呢?

Badger 的噴 ...

其實, 我地諗緊既然 gunze 係 iwata 造的話, 咁, 買 iwata spare parts 落 gunze 嘅可能性





___________________________________________________

~~獨樂樂不如眾樂樂~~
頂部
VampireA
中將
Rank: 5Rank: 5
爛尾能手


熱誠勳章   熱讚榜勳章
UID 5531
精華 3
積分 21
帖子 19466
成品數目 21 件
閱讀權限 10
註冊 2005-10-17
狀態 離線
#6
只看樓主
發表於 2009-7-5 09:01 PM  資料  短消息  加為好友


QUOTE:
原帖由 cko 於 2009-7-5 08:38 PM 發表


Gunze 267 ~~ 0.2mm

油針
Dia = 1.4mm, slant ~ 14mm

支 0.2mm 270 後補 ~~

數字上, iwata 支 0.3油針可以用落 GSI 0.2 樹 ~~~

其實, 我地諗緊既然 gunze 係 iwata 造的話, 咁, 買 iwata spare parts 落 gunze 嘅可能性

係呀, iwata d part易找過 gunze 既好多麻.





路過既厚多士
頂部
獅象
上校
Rank: 4


熱誠勳章
UID 17042
精華 9
積分 15
帖子 4760
成品數目 15 件
閱讀權限 10
註冊 2007-5-1
來自 北角
狀態 離線
#7
發表於 2009-7-5 09:14 PM  資料  短消息  加為好友


QUOTE:
原帖由 VampireA 於 2009-7-5 09:01 PM 發表



係呀, iwata d part易找過 gunze 既好多麻.

後備零件 back up 好重要!  好似模型油, 明知 Humbrol 油係靚格, 但點敢買呀!!
