又係電路問題要請教....

攪不清正負極
學校教過卻忘了....

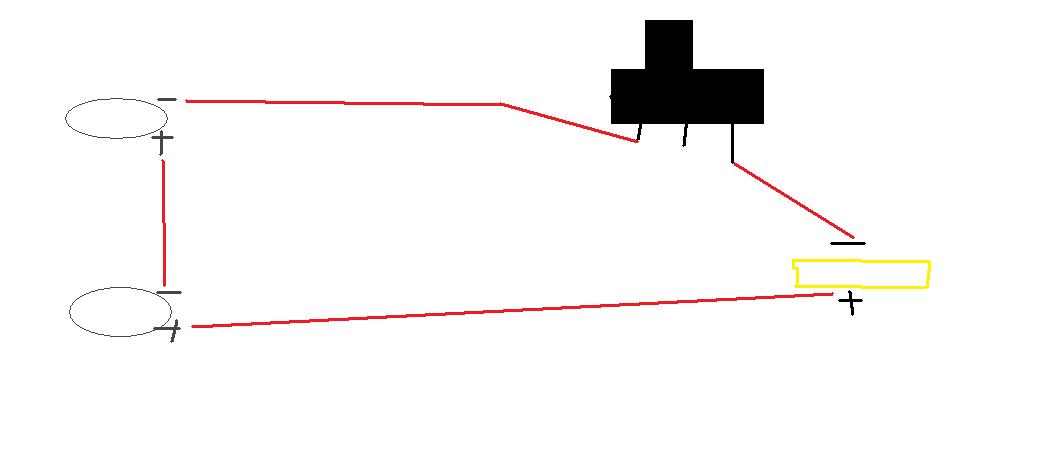

圓圈係led燈
黃色係電
黑色凸係開關

燈不亮
有冇問題?

3腳開關點用?
有冇分正負?

正負極有冇錯?

附件

2010-7-10 11:55 AM


新手仔

大佬John

中尉

生嶋Fanboy

UID 15987
精華 7
積分 32
帖子 926
成品數目 32 件
閱讀權限 10
註冊 2006-12-2
狀態離線

#2

發表於 2010-7-10 11:59 AM 資料短消息加為好友

串聯要加電壓, 兩粒3V LED要用6V電推
三腳開關要駁'最近'果兩條, 唔係一頭一尾

[ 本帖最後由大佬John 於 2010-7-10 01:18 PM 編輯 ]

John's Twitter

derek2816

平民

UID 39124
精華 0
積分 0
帖子 36
成品數目 0 件
閱讀權限 10
註冊 2010-5-2
狀態離線

#3

只看樓主

發表於 2010-7-10 01:31 PM 資料短消息加為好友

謝了

好難整

新手仔

ckpoon6026

少校

UID 17385
精華 12
積分 169
帖子 2466
成品數目 169 件
閱讀權限 10
註冊 2007-6-18
來自不正常模友研究院
狀態離線

#4

發表於 2010-7-10 08:45 PM 資料短消息加為好友

呢個電路錯咗。電池正極接 led 正極中加開關，第二粒 led 負極直接落電池負極。

在 FACEBOOK 的專頁，請觀看
http://www.facebook.com/#!/pages/JC-Modeling-Workshop/207241012754845

supertoby

軍曹

UID 37311
精華 0
積分 19
帖子 380
成品數目 19 件
閱讀權限 10
註冊 2010-4-5
狀態離線

#5

發表於 2010-7-10 10:47 PM 資料短消息加為好友

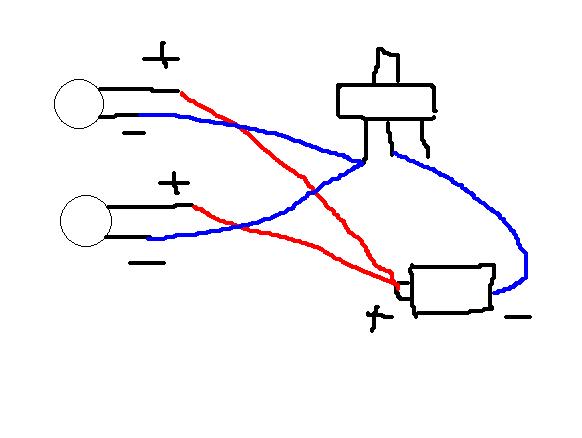

画幅图比你啦～睇唔明唔好赖我啊～
LED长脚系正极，短脚系负极～
最紧要就系也要并联就得啦
仲有就系开关要接相邻既两个插脚

vr2xtd

上尉

UID 21422
精華 0
積分 41
帖子 1472
成品數目 41 件
閱讀權限 10
註冊 2007-9-20
來自 HONG KONG
狀態離線

#6

發表於 2010-7-10 11:44 PM 資料短消息加為好友

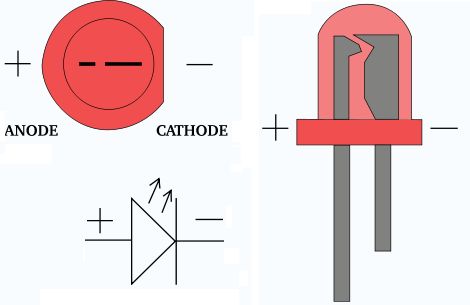

如果清楚元件既結構可能會較容易明白正確既連接方法, 呢種開關結構十分簡單, 相信一睇就明點接, 另外LED睇長短腳基本上系正確既, 但遇到舊零件 (剪左腳) 又或者非一般封裝 LED 就無用, 還是認封裝好D, cut 平左果邊系陰極 (Cathode), 或者你地叫既負極, 圓果邊系陽極 (Anode) 即系你地講既正極

Good Luck!

附件

2010-7-10 11:44 PM


2010-7-10 11:44 PM


豈能盡如人意,但求無愧於心
