切切切膠片問題

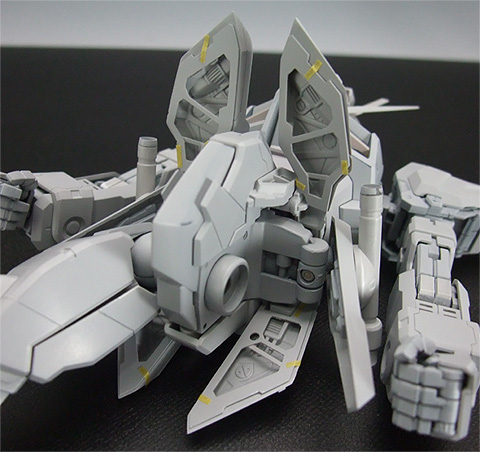

借keita大師嘅圖...裙底板...想問各位師兄點樣切膠片切得咁好?我試過用筆刀整,都難,仲核突,唔知各位師兄有咩見解?

附件

2010-8-1 12:38 AM


永遠都有座歎息之牆

Hawkivate

曹長

UID 41450
精華 0
積分 6
帖子 410
成品數目 6 件
閱讀權限 10
註冊 2010-7-30
來自港島沿岸
狀態離線

#2

發表於 2010-8-1 12:55 AM 資料短消息加為好友

筆刀我也覺不夠鋒利

切膠板我愛用L型黑介刀
加上尺應該就能切出這種樣子?

koeylee

平民

UID 41355
精華 0
積分 0
帖子 1
成品數目 0 件
閱讀權限 10
註冊 2010-7-29
狀態離線

#3

發表於 2010-8-1 05:34 AM 資料短消息加為好友

小妹自問是新手一明, 用的方法十分笨拙
如有問題是各 c hing 指教

我會先用卡紙做個紙模,
再用膠紙貼上去cut,
中空地方先用線針劃分.
再用電鑽打小洞, 每小洞有1-2mm 空位.
最後用電鑽車出來

好處是每一個cut出來都是同一size & shape,

如方法有誤, 諦聽指出

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#4

只看樓主

發表於 2010-8-1 08:39 AM 資料短消息加為好友

QUOTE:

原帖由 koeylee 於 2010-8-1 05:34 發表

小妹自問是新手一明, 用的方法十分笨拙
如有問題是各 c hing 指教

我會先用卡紙做個紙模,
再用膠紙貼上去cut,
中空地方先用線針劃分.
再用電鑽打小洞, 每小洞有1-2mm 空位.
最後用電鑽車出來:em8 ...

師姐嘅方法都唔錯bo...原理同鑽床一樣....難道keita大師有部鑽床@@

永遠都有座歎息之牆

tsz1117hk

上等兵

骰。魔

UID 13485
精華 0
積分 10
帖子 215
成品數目 10 件
閱讀權限 10
註冊 2006-8-26
來自香港
狀態離線

#5

發表於 2010-8-1 08:40 AM 資料短消息加為好友

留多少少邊, cut完就磨番貼佢

(我都係紙上談兵, 毫無實戰經驗

)

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#6

只看樓主

發表於 2010-8-1 08:44 AM 資料短消息加為好友

QUOTE:

原帖由 tsz1117hk 於 2010-8-1 08:40 發表

留多少少邊, cut完就磨番貼佢

(我都係紙上談兵, 毫無實戰經驗

)

你好搞笑~

永遠都有座歎息之牆

王子老師

中佐

UID 1913
精華 4
積分 69
帖子 8934
成品數目 69 件
閱讀權限 10
註冊 2004-7-23
來自屯門精神時光屋-漫遊者
狀態離線

#7

發表於 2010-8-1 08:53 AM 資料短消息加為好友

我自己會這樣處理

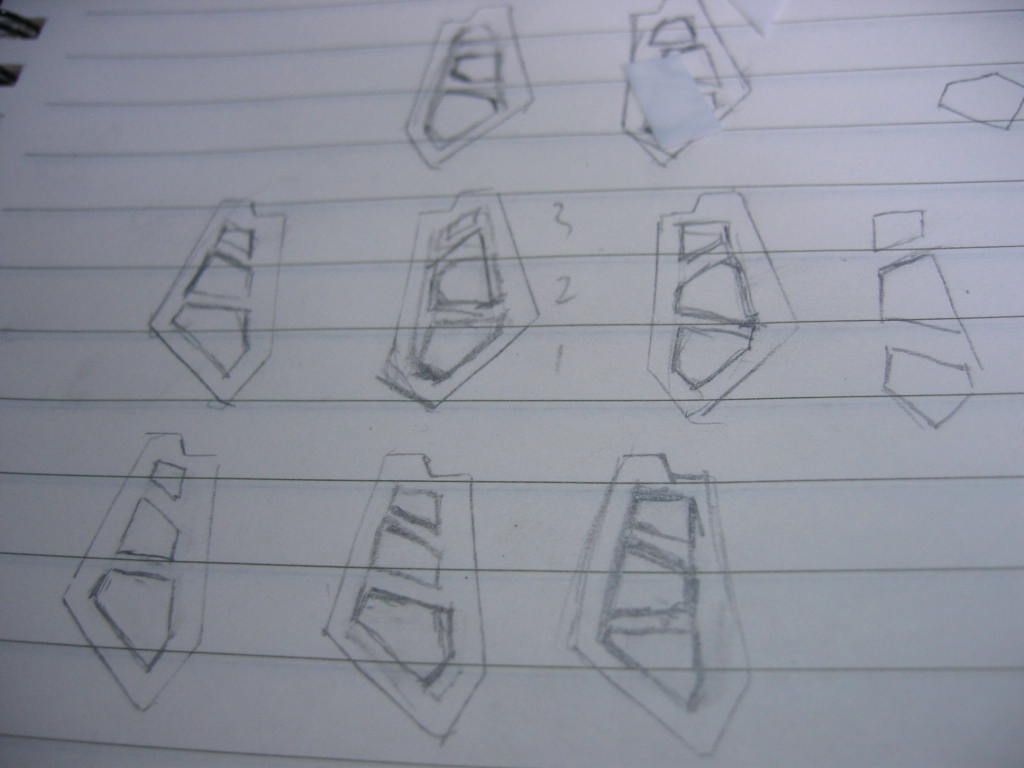

畫了個紙樣

寫下要多厚

剪下

印在膠片上...

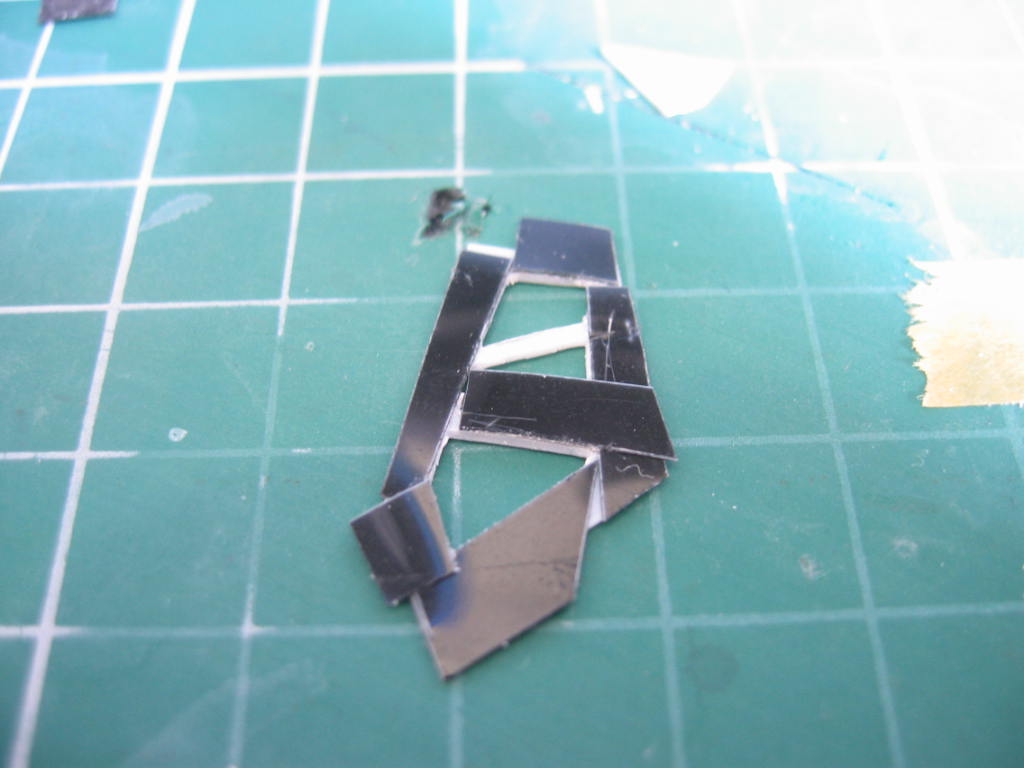

用cutter cut出來並作打磨至原模一樣...再黏到另一膠片上加厚...

搭建就這樣開始了...

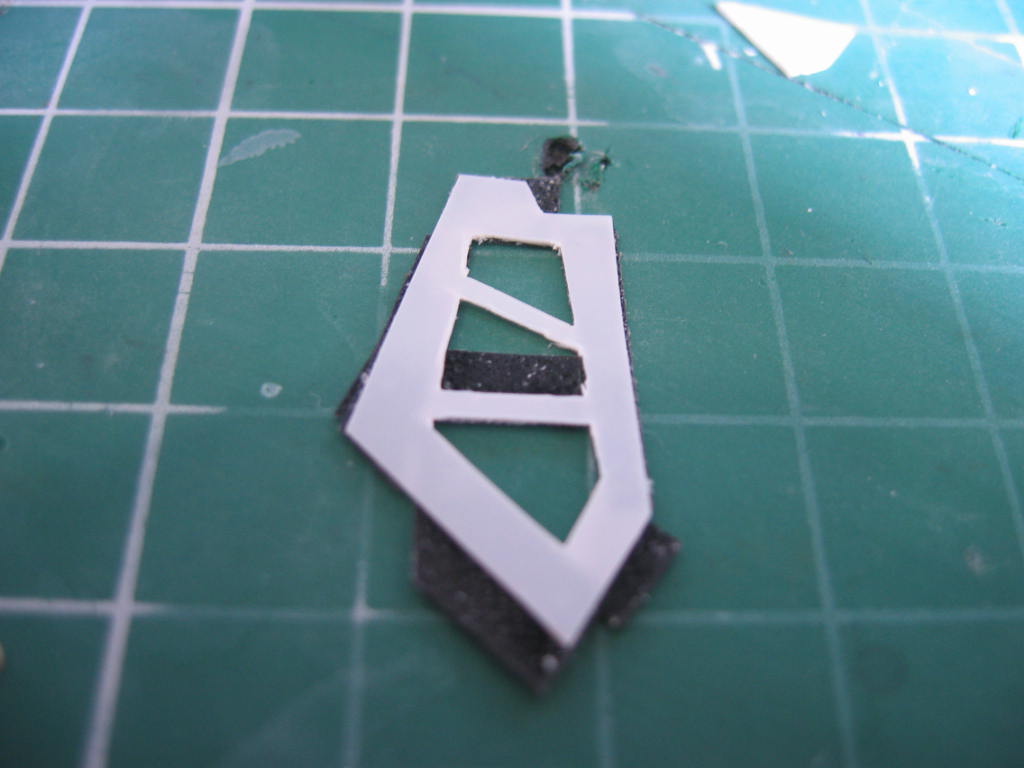

再用普通cutter cut...

厚2mm了

[ 本帖最後由王子老師於 2010-8-1 10:13 AM 編輯 ]

戰斧

少將

UID 26796
精華 1
積分 10
帖子 12342
成品數目 10 件
閱讀權限 10
註冊 2008-3-5
狀態離線

#8

發表於 2010-8-1 09:09 AM 資料短消息加為好友

QUOTE:

原帖由 王子老師 於 2010-8-1 08:53 AM 發表

我自己會這樣處理
畫了個紙樣

?ib_____DhSdgh.97

寫下要多厚
http://f20.yahoofs.com/hkblog/f9OKO ...

幾好喎！

...

「戰斧」一種係超時空要塞片內的人型兵器.
「戰斧」一盒自已少有地會完成的模型.
「戰斧」一個當年朋友給自己的花名.
「戰斧」一些過去的回憶.

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#9

只看樓主

發表於 2010-8-1 09:16 AM 資料短消息加為好友

QUOTE:

原帖由 王子老師 於 2010-8-1 08:53 發表

我自己會這樣處理
畫了個紙樣

?ib_____DhSdgh.97

寫下要多厚
http://f20.yahoofs.com/hkblog/f9OKO ...

王子老師,學生有問題發問,我用0.3mm厚嘅膠片做啦,首先我cut佢個外型,咁入面d形狀係咪好似老師你咁樣,做個模樣再跟住慢慢用cutter cut??

永遠都有座歎息之牆

王子老師

中佐

UID 1913
精華 4
積分 69
帖子 8934
成品數目 69 件
閱讀權限 10
註冊 2004-7-23
來自屯門精神時光屋-漫遊者
狀態離線

#10

發表於 2010-8-1 09:51 AM 資料短消息加為好友

嗯...
我自己就係咁樣做
加油^^

王子老師

中佐

UID 1913
精華 4
積分 69
帖子 8934
成品數目 69 件
閱讀權限 10
註冊 2004-7-23
來自屯門精神時光屋-漫遊者
狀態離線

#11

發表於 2010-8-1 10:03 AM 資料短消息加為好友

還有好多有趣的方法
先量度好大小
切下1mm(今次是由兩塊0.5mm組成)厚的膠片黏好

剪下0.5mm膠片...

削去一些地方以方便接合

完成

輪到這個了

剪下榫位並預先套進部件以達填孔之效

然後在補上AA膠加爽身粉之混合物, 打磨後的樣子見稍後之圖片
拿了TITANS的MK-II VER 1.0 的腳掌其中部件

打磨及補膠片

用來放在這個位置

準備一些膠條:

那是昨天的東東:
替它補上膠條:

完成: 等乾後, 明天再進行補畢地及打磨

接下來是這個部件:
使用了1mm的膠片裁成的膠條:

又係等乾...

輪到這個了...加條膠條就可以了...真好

這是昨天補好的, 在上面加上用0.5mm厚的膠條

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#12

只看樓主

發表於 2010-8-1 10:39 AM 資料短消息加為好友

唔知王子老師嘅mk-2嘅裙甲又點改呢?

永遠都有座歎息之牆

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#13

只看樓主

發表於 2010-8-1 10:54 AM 資料短消息加為好友

聽完王子老師嘅教導即刻做練習~用dymo幫手
得得地喎....雖然都唔似keita大師咁靚,但我諗練習多d做多d會愈黎愈似

永遠都有座歎息之牆

aleungyw

少尉

UID 17017
精華 0
積分 9
帖子 585
成品數目 9 件
閱讀權限 10
註冊 2007-4-27
狀態離線

#14

發表於 2010-8-1 01:26 PM 資料短消息加為好友

張的Parts開孔同讚坑! 好易架! 有銑床幫手就冇難度!

讚孔后礳齊D邊, 其實D邊己經好直! 用沙紙輕輕礳吓就OK!

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#15

只看樓主

發表於 2010-8-1 01:39 PM 資料短消息加為好友

QUOTE:

原帖由 aleungyw 於 2010-8-1 13:26 發表

張的Parts開孔同讚坑! 好易架! 有銑床幫手就冇難度!

?ib_____DWg.tUC_j

讚孔后礳齊D邊, 其實D邊己經好直! ...

嘩嘩嘩.....敢問師兄呢隻邊到有得買????????

永遠都有座歎息之牆

winzaku

軍曹

UID 4687
精華 0
積分 3
帖子 326
成品數目 3 件
閱讀權限 10
註冊 2005-9-15
來自 hong kong
狀態離線

#16

只看樓主

發表於 2010-8-1 01:46 PM 資料短消息加為好友

oh no...睇完師兄之前嘅帖...立刻打消左買鑽床嘅諗法...太貴啦...有冇更好平d而好嘅方法
